MIC5821YN Купить - Microchip Логический чип

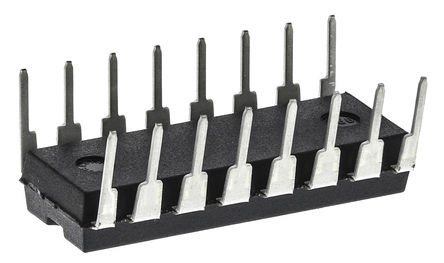

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MIC5821YN

Microchip

MIC5821 Series 15V 3.3MHz 8Bit Serial-Input Latched Driver - PDIP-16

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 253.70

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC10171454

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MIC5821YN характеристики

Атрибут	Значение атрибута
Номенклатура	MIC5821YN
Производитель	Microchip
ЧипСити Номер продукта	CC10171454
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	DIP-16
Количество Выходных Интерфейсов	8 Output
Выходное Напряжение	50 V
Выходной Ток	500 mA
Количество Битов	8 Bit
Выходной ток (Макс)	500 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	5 V
Длина	19.81 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	-55℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

MIC5821YN описание продукта

The MIC5821YN is a 8-bit serial-input Latched Driver. BiCMOS technology gives this family flexibility beyond the reach of standard logic buffers and power driver arrays. This device each have an eight-bit CMOS shift register, CMOS control circuitry, eight CMOS data latches and eight bipolar current-sink Darlington output drivers. The 500mA outputs are suitable for use with incandescent bulbs and other moderate to high current loads. The drivers can be operated with a split supply where the negative supply is down to -20V. Except for maximum driver output voltage ratings, this is identical. This device have greatly improved data-input rate. With a 5V logic supply they will typically operate faster than 5MHz. With a 12V supply significantly higher speeds are obtained. The CMOS inputs are compatible with standard CMOS, PMOS and NMOS logic levels.
3.3MHz Minimum data-input rate
Internal pull-down or pull-up resistors
Low-power CMOS logic and latches
High-voltage current-sink outputs
Single or split supply operation
-55 to +85°C Operating temperature range
