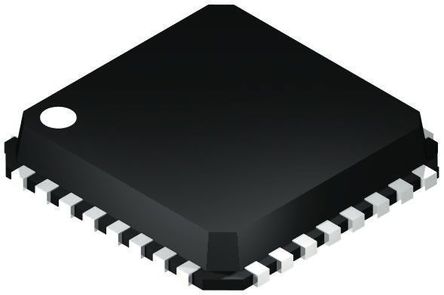

ADV7280BCPZ

Analog Devices

Видеодектор ADV7280/ADV7280-M – универсальный однокристаллический видеодектор для работы с различными форматами данных. Он автоматически распознает стандартные аналоговые видеосигналы, соответствующие стандартам NTSC, PAL и SECAM по всему миру, в форматах композитный, S-Video и компонентный видео. ADV7280 преобразует аналоговые видеосигналы в поток данных видео формата 4:2:2, который совместим с стандартом интерфейса ITU-R BT.656 на 8 бит. ADV7280-M преобразует аналоговые видеосигналы в поток данных формата CSI-2 (8-битный YUV) для использования в процессорах мобильной индустрии. Аналоговые входные каналы видео ADV7280/ADV7280-M поддерживают сигналы одноэтажного типа. ADV7280 имеет четыре аналоговых входа; ADV7280-M – восемь аналоговых входов. Оба декодера поддерживают преобразование сигналов I2C. ADV7280/ADV7280-M программируются через двухпроводную последовательную порт (совместимый с I2C) и изготавливаются по процессу CMOS на 1.8 В. Форма пакетировки LFCSP делает эти видеодекторы идеальными для применения в устройствах, требующих минимального объема корпуса. **Применение** * Устройства смартфонов/мультимедийных телефонов * Автомобильное информационно-развлекательное оборудование * Домашние видеонаблюдатели * Плееры ### Особенности и преимущества * Поддержка кодирования цветов по стандартам NTSC/PAL/SECAM по всему миру * Один 10-битный аналого-цифровой конвертер (ADC), с пересеканием данных в 4 раза для режимов CVBS, Y/C и YPrPb * Аналоговые входные каналы видео со встроенным фильтром антиэффекта диффузии ADV7280: до 4 входных каналов ADV7280-M: до 8 входных каналов * Поддержка входных сигналов CVBS (композитный), Y/C (S-Video) и YPrPb (компонентный) * Автоматическое распознавание стандартов NTSC/PAL/SECAM * Диапазон входных сигналов до 1.47 В * Отличные характеристики отказа от шумов в общего режиме * Адаптивный двухмерный фильтр и улучшение качества видео за счет использования технологий CTI/DNR * Адаптивная система управления длиной цифровых линий, обработка сигналов и улучшенное управление FIFO-памятью обеспечивают функцию коррекции времени основания сигнала * Для дополнительных характеристик см. данный документ

Наличие: 924 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 786.85

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Analog Devices

ЧипСити Номер продукта:

CC504200

Категория продукта:

Чип интерфейса

Упаковка: LFCSP-32

Дата доставки: 7 дней

Оплата:

Обновлено 09.11.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

ADV7280BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADV7280BCPZ
Производитель	Analog Devices
ЧипСити Номер продукта	CC504200
Жизненный Цикл Продукта	Active
Категория продукта	Чип интерфейса
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Количество Стежков	32 Position
Рассеяние Мощности	1 mW
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1 mW
Количество входных каналов	4 Channel
Напряжение питания (Макс)	1.89 V
Напряжение питания (мин)	1.71 V
Длина	5.1 mm
Ширина	5.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

ADV7280BCPZ описание продукта

**Детали продукта**
ADV7280/ADV7280-M представляют собой универсальные однокристаллические декодеры видеосигналов, способные работать с различными форматами данных. ADV7280/ADV7280-M автоматически обнаруживают стандартные аналоговые видеосигналы, соответствующие стандартам NTSC, PAL и SECAM. Сигналы могут приниматься в форматах композитного, S-Video и компонентного видео.
ADV7280 преобразует аналоговые видеосигналы в поток данных формата 4:2:2, который соответствует стандарту интерфейса ITU-R BT.656. ADV7280-M преобразует аналоговые сигналы в поток данных формата CSI-2 (8-битный YUV), пригодный для использования в процессорах мобильной индустрии.
Аналоговые входы ADV7280/ADV7280-M поддерживают сигналы одностороннего анализа. ADV7280 имеет четыре аналоговых входа; ADV7280-M – восемь. Оба устройства поддерживают преобразование сигналов формата I2C.
ADV7280/ADV7280-M программируются через двухпроводный последовательный порт (соответствующий стандарту I2C). Они изготавливаются по процессу CMOS с напряжением 1,8 В. Форма печати LFCSP делает эти декодеры идеальными для использования в устройствах маленького размера.
**Применение**
* Устройства смартфонов/мультимедийных телефонов
* Автомобильные информационно-развлекательные системы
* Домашние видеорегистраторы для видеонаблюдения
* Плееры
**Особенности и преимущества**
* Поддержка стандартов NTSC/PAL/SECAM во всем мире
* Один 10-битный аналого-цифровой конвертер; перегрузка данных по каналам до 4× для режимов CVBS, Y/C и YPrPb
* Аналоговые входы с встроенным фильтром устранения анизотропии
ADV7280: до 4 аналоговых входов
ADV7280-M: до 8 аналоговых входов
* Поддержка видеосигналов форматов CVBS (композитный), Y/C (S-Video) и YPrPb (компонентный)
* Автоматическое распознавание стандартов NTSC/PAL/SECAM
* Диапазон входных сигналов до 1,47 В
* Отличные характеристики устранения шума в общем режиме
* Адаптивный двумерный фильтр и улучшенное управление FIFO-памятью для улучшения качества видео
* Поддержка функции минимальной коррекции времени основания сигнала
Подробности о дополнительных характеристиках смотрите в данном документе.

Показывать

ADV7280BCPZ Даташит PDF

29 страницы, 499 КБ

02/19/2014

просматривать

ADV7280BCPZ Даташит PDF

23 страницы, 457 КБ

просматривать

ADV7280BCPZ Справочное руководство пользователя

104 страницы, 1917 КБ

09/17/2014

просматривать

ADV7280BCPZ Другие Даташит

28 страницы, 986 КБ

06/30/2014

просматривать

ADV7280BCPZ Другие Даташит

6 страницы, 1150 КБ

12/08/2014

просматривать
