AD664JP Купить - ADI Преобразователь DA

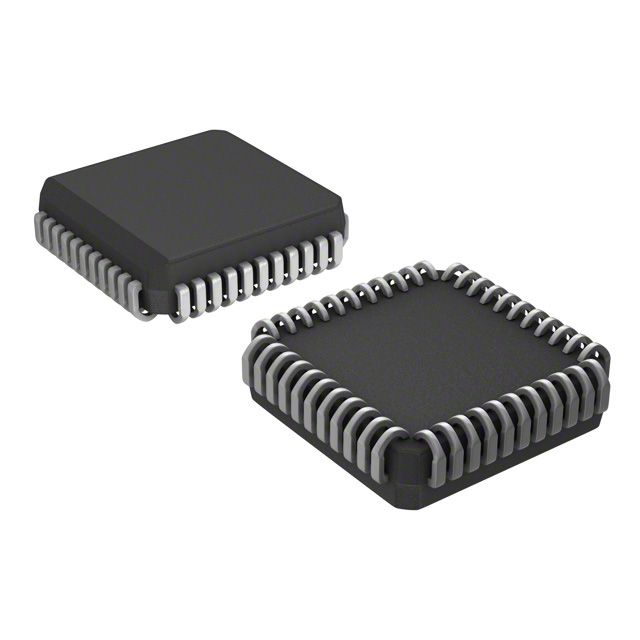

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD664JP

ADI

DAC 4CH R-2R 12Bit 44Pin PLCC Tube

Наличие: 1,445 шт.

Адрес доставки: Москва

Цена: ₽ 10,469.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC26391446

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD664JP характеристики

Атрибут	Значение атрибута
Номенклатура	AD664JP
Производитель	ADI
ЧипСити Номер продукта	CC26391446
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	PLCC-44
Количество Выходных Интерфейсов	4 Output
Количество Каналов	4 Channel
Количество Битов	12 Bit
Рассеяние Мощности	0.525 W
Частота Выборки	125 ksps
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	525 mW
Количество ЦАПов	4 DAC
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
	Показывать Просмотр аналоги замена

AD664JP описание продукта

Product Details
The AD664 is four complete 12-bit, voltage-output DACs on one monolithic IC chip. Each DAC has a double-buffered input latch structure and a data readback function. All DAC read and write operations occur through a single microprocessor-compatible I/O port.
The I/O port accommodates 4-, 8- or 12-bit parallel words allowing simple interfacing with a wide variety of microprocessors. A reset to zero control pin is provided to allow a user to simulta-neously reset all DAC outputs to zero, regardless of the contents of the input latch. Any one or all of the DACs may be placed in a transparent mode allowing immediate response by the outputs to the input data.>/p>
The analog portion of the AD664 consists of four DAC cells, four output amplifiers, a control amplifier and switches. Each DAC cell is an inverting R-2R type. The output current from each DAC is switched to the on-board application resistors and output amplifier. The output range of each DAC cell is programmed through the digital I/O port and may be set to unipolar or bipolar range, with a gain of one or two times the reference voltage. All DACs are operated from a single external reference.
The functional completeness of the AD664 results from the combination of Analog Devices" BiMOS II process, laser-trimmed thin-film resistors and double-level metal interconnects.
### Features and Benefits
Four Complete Voltage Output DACs
Date Register Readbck Feature
"Reset to Zero" Override
Multiplying Operation
Double-Buffered Latched
Surface Mount and DIP Packages
MIL-STD-883 Compliant Versions Available
