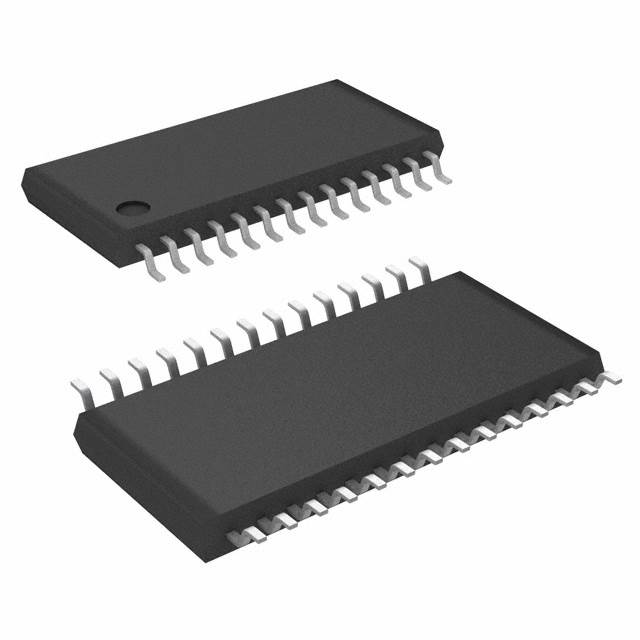

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7734BRU

ADI

Analog to Digital Converter Single Delta-Sigma 3.05m SPS 24Bit Serial 28Pin TSSOP

Наличие: 1,102 шт.

Адрес доставки: Москва

Цена: ₽ 1,335.77

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC24074507

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7734BRU характеристики

Атрибут	Значение атрибута
Номенклатура	AD7734BRU
Производитель	ADI
ЧипСити Номер продукта	CC24074507
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	28 Pin
Корпус/Пакет	TSSOP-28
Количество Каналов	4 Channel
Количество Битов	24 Bit
Рассеяние Мощности	85 mW
Частота Выборки	15.4 ksps
Потребляемая Мощность	85 mW
Разрешение (биты)	24.0 Bit
Входной Импеданс	124 kΩ
Количество АЦП	1 ADC
Количество входов	4 Input
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	100 mW
Количество входных каналов	4 Channel
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD7734BRU описание продукта

Product Details
The AD7734 is a high precision, high throughput analog front end. True 16-bit p-p resolution is achievable with a total conversion time of 500 μs (2 kHz channel switching), making it ideally suitable for high resolution multiplexing applications.
The device can be configured via a simple digital interface, which allows users to balance the noise performance against data throughput up to a 15.4 kHz.
The analog front end features four single-ended input channels with unipolar or true bipolar input ranges to ±10 V while operating from a single +5 V analog supply. The device has an overrange and underrange detection capability and accepts an analog input overvoltage to ±16.5 V without degrading the performance of the adjacent channels.
The differential reference input features “No-Reference” detect capability. The ADC also supports per channel system calibration options. The digital serial interface can be configured for 3-wire operation and is compatible with microcontrollers and digital signal processors. All interface inputs are Schmitt triggered.
The device is specified for operation over the extended industrial temperature range of –40°C to +105°C.
Other devices in the AD7734 family are the AD7732 and the AD7738.
The AD7732 is similar to AD7734, but its analog front end features two fully differential input channels.
The AD7738 analog front end is configurable for four fully differential or eight single-ended input channels, features 0.625 V to 2.5 V bipolar/unipolar input ranges, and accepts a common-mode input voltage from 200 mV to AVDD–300 mV. The AD7738 multiplexer output is pinned out externally, allowing the user to implement programmable gain or signal conditioning before being applied to the ADC.
**Applications**
PLCs/DCS
Multiplexing applications
Process control
Industrial instrumentation
### Features and Benefits
High resolution analog-to-digital converter (ADC)
24 bits no missing codes
±0.0025% nonlinearity
Optimized for fast channel switching
18-bit p-p resolution (21 bits effective) at 500 Hz
16-bit p-p resolution (19 bits effective) at 2 kHz
14-bit p-p resolution (18 bits effective) at 15 kHz
On-chip per channel system calibration
4 single-ended analog inputs
Input ranges +5 V, ±5 V, +10 V, ±10 V
Overvoltage tolerant
Up to ±16.5 V not affecting adjacent channel
Up to ±50 V absolute maximum
See data sheet for additional features

Показывать

AD7734BRU Даташит PDF

32 страницы, 608 КБ

09/28/2015
