ADV7180BCPZ Купить - ADI Кодек

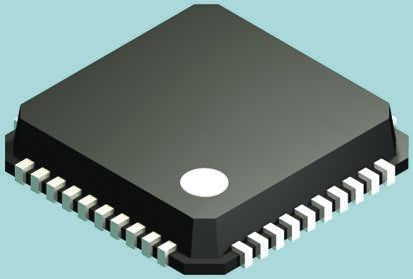

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADV7180BCPZ

ADI

Video Decoder IC, Analogue, 10Bit, 57.27MSPS Sample Rate, 6Channels, 1.71V to 1.89V, LFCSP-40

Наличие: 36 шт.

Адрес доставки: Москва

Цена: ₽ 112.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC85758

Категория продукта:

Кодек

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADV7180BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADV7180BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC85758
Категория продукта	Кодек
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	40 Pin
Корпус/Пакет	LFCSP-40
Напряжение Питания (DC)	1.71 V, 1.89 V (max)
Ток Питания	77 mA
Количество Каналов	3 Channel
Количество Стежков	40 Position
Количество Битов	10 Bit
Рассеяние Мощности	0.440 mW
Частота Выборки	57.3 MHz
Разрешение (биты)	10.0 Bit
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	0.440 mW
Количество входных каналов	6 Channel
Напряжение питания (Макс)	1.89 V
Напряжение питания (мин)	1.71 V
Длина	6 mm
Ширина	6 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADV7180BCPZ описание продукта

The ADV7180 series 10-bit 4x Oversampling SDTV Video Decoder which automatically detects and converts standard analog baseband television signals compatible with worldwide NTSC, PAL and SECAM standards into 4:2:2 component video data compatible with the 8-bit ITU-R BT.656 interface standard. External HS, VS and FIELD signals provide timing references for LCD controllers and other video ASICs, if required. Three analog video input channels accept standard composite, S-Video or component video signals, supporting a wide range of consumer video sources. AGC and clamp-restore circuitry allow an input video signal peak-to-peak range to 1.0V. The line-locked clock output allows the output data rate, timing signals and output clock signals to be synchronous, asynchronous or line locked even with ±5% line length variation. Mini-TBC functionality provided by adaptive digital line length tracking, signal processing and enhanced FIFO management.
3 Video input channels with on-chip antialiasing filter
CVBS (composite), Y/C (S-Video) and YPrPb (component) video input support
5-line Adaptive comb filters and CTI/DNR video enhancement
Integrated AGC with adaptive peak white mode
Macrovision copy protection detection
NTSC/PAL/SECAM Autodetection
8-bit ITU-R BT.656 YCrCb 4:2:2 output and HS, VS and FIELD
1V Analog input signal range
Full-featured VBI data slicer with teletext support (WST)
Power-down mode and ultralow sleep mode current
2-wire Serial MPU interface (I²C compatible)

Показывать

ADV7180BCPZ Даташит PDF

112 страницы, 1804 КБ

02/23/2010

просматривать

ADV7180BCPZ Другие Даташит

120 страницы, 2112 КБ

03/01/2012

просматривать

ADV7180BCPZ Примечание по применению

115 страницы, 1968 КБ

05/21/2018

просматривать

ADV7180BCPZ Каталог продукции

112 страницы, 2165 КБ

11/07/2006

просматривать
