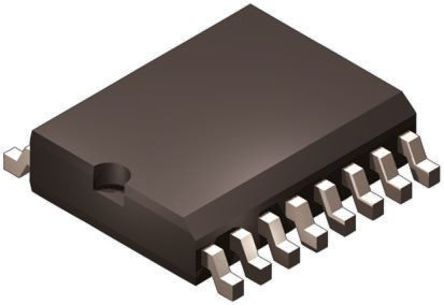

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM1311BRWZ

ADI

ANALOG DEVICES ADUM1311BRWZ Digital Isolator, 3Channel, 30ns, 2.7V, 5.5V, WSOIC, 16Pins

Наличие: 211 шт.

Адрес доставки:

Цена: ₽ 256.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC220090

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM1311BRWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM1311BRWZ
Производитель	ADI
ЧипСити Номер продукта	CC220090
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.70V (min)
Время Нарастания/Спада	2.5 ns
Выходной Ток	≤18.0 mA
Ток Питания	4.50 mA
Количество Каналов	3 Channel
Количество Стежков	16 Position
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	1 ms
Напряжение Изоляции	3750 Vrms
Входной ток (мин)	10 μA
Максимальное прямое напряжение (Макс)	5.5 V
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	10.5 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUM1311BRWZ описание продукта

Product Details
The ADuM131x are 3-channel digital isolators based on Analog Devices, Inc., _i_Coupler® technology. Combining high speed CMOS and monolithic air core transformer technology, these isolation components provide outstanding performance characteristics superior to alternatives such as optocoupler devices.
By avoiding the use of LEDs and photodiodes, _i_Coupler devices remove the design difficulties commonly associated with optocouplers. The typical optocoupler concerns regarding uncertain current transfer ratios, maximum operating temperature, and lifetime effects are eliminated with the simple _i_Coupler digital interfaces and stable performance characteristics. The need for external drivers and other discrete components is eliminated with these _i_Coupler products. Furthermore, _i_Coupler devices consume one-tenth to one-sixth the power of optocouplers at comparable signal data rates. The _i_Coupler also offers higher channel densities and more options for channel directionality.
The ADuM131x isolators provide three independent isolation channels in a variety of channel configurations and data rates up to 10 Mbps (see the Ordering Guide). All models operate with the supply voltage on either side ranging from 2.7 V to 5.5 V, providing compatibility with lower voltage systems as well as enabling voltage translation functionality across the isolation barrier. All products allow the user to predetermine the default output state in the absence of input VDD1 power with a simple control pin. Unlike other optocoupler alternatives, the ADuM131x isolators have a patented refresh feature that ensures dc correctness in the absence of input logic transitions and during power-up/ power-down conditions.
**Applications**
General-purpose multichannel isolation
SPI interface/data converter isolation
RS-232/RS-422/RS-485 transceiver
Industrial field bus isolation
### Features and Benefits
Bidirectional communication
3 V/5 V level translation
Schmitt trigger inputs
High temperature operation: 105°C
Low Power Operation
5 V operation
1.7 mA per channel maximum @
0 Mbps to 2 Mbps
4.0 mA per channel maximum @
2 Mbps to 10 Mbps
3 V operation
1.0 mA per channel maximum @
0 Mbps to 2 Mbps
2.1 mA per channel maximum @
2 Mbps to 10 Mbps
Up to 10 Mbps data rate (NRZ)
Programmable default output state
High common-mode transient immunity: >25 kV/µs
16-lead, RoHS-compliant, SOIC wide body package
8.1 mm external creepage
Safety and Regulatory Approvals
UL recognition: 2500 V rms for 1 minute per UL 1577
CSA Component Acceptance Notice #5A
VDE certificate of conformity
DIN V VDE V 0884-10
(VDE V 0884-10): 2006-12
VIORM = 560 V peak working voltage
