ADM242ARZ Купить - ADI Чип интерфейса

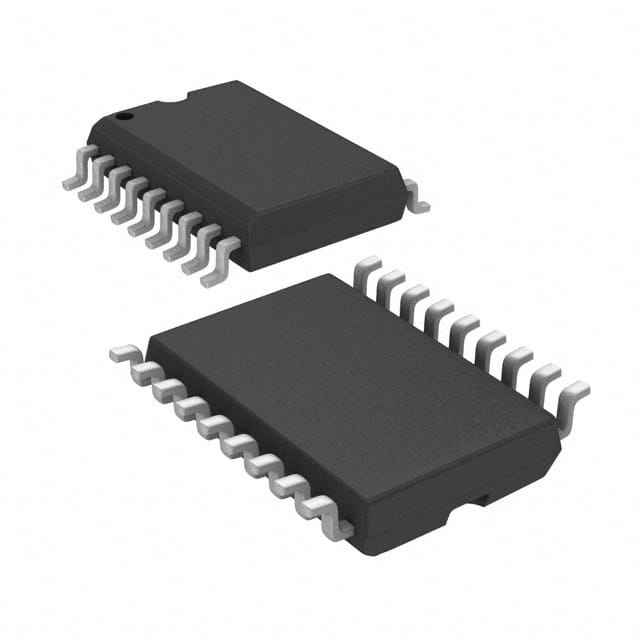

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADM242ARZ

ADI

Line Transmitter/Receiver 2TR 2 Transceiver 2 Receiver 18Pin SOIC W

Наличие: 908 шт.

Адрес доставки: Москва

Цена: ₽ 265.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC810866

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADM242ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADM242ARZ
Производитель	ADI
ЧипСити Номер продукта	CC810866
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	18 Pin
Корпус/Пакет	SOIC-18
Напряжение Питания (DC)	4.50V (min)
Ток Питания	8 mA
Количество Стежков	18 Position
Скорость Передачи Данных	200 kbps
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	11.75 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADM242ARZ описание продукта

The ADM242ARZ is a high-speed Line Driver/Receiver offering transmission rates up to 200kB/s. Operating from a single 5V power supply, a highly efficient on-chip charge pump using small (0.1µF) external capacitors allows RS-232 bipolar levels to be developed. Two RS-232 drivers and two RS-232 receivers are provided on each device. The device is fabricated on BiCMOS, an advanced mixed technology process that combines low power CMOS with high-speed bipolar circuitry. This allows for transmission rates up to 200kB/s, yet minimizes the quiescent power supply current to under 5mA. The ADM242 combines both shutdown (SHDN) and enable (EN) functions. The shutdown function reduces the supply current to 0.1mA. During shutdown, the transmitters are disabled but the receiver continues to operate normally. The enable function allows the receiver outputs to be disabled thereby facilitating sharing a common bus.
Small charge pump capacitors
On-board DC-DC converters
±9V Output swing with 5V supply
±30V Receiver input levels
Pin-compatible with MAX222/MAX232A/MAX242
