ADG5208FBRUZ Купить - ADI Мультиплексор

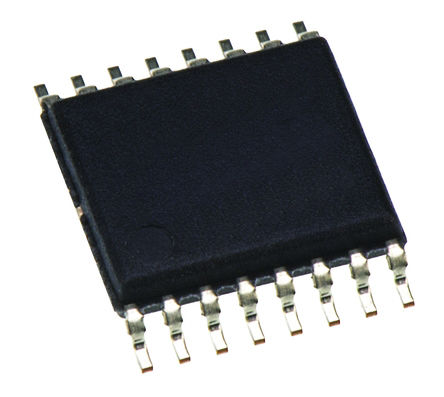

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADG5208FBRUZ

ADI

ANALOG DEVICES ADG5208FBRUZ 8:1 Analog Multiplexer IC, Single, 480Ω, ± 5V to ± 22V, TSSOP-16

Наличие: 1,085 шт.

Адрес доставки: Москва

Цена: ₽ 1,071.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1067865

Категория продукта:

Мультиплексор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADG5208FBRUZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADG5208FBRUZ
Производитель	ADI
ЧипСити Номер продукта	CC1067865
Категория продукта	Мультиплексор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет (СИ)	SOP
Корпус/Пакет	TSSOP-16
Количество Выходных Интерфейсов	1 Output
Ток Питания	1.3 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Ширина Ленты	200 MHz
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	60 MHz
Длина	5.1 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADG5208FBRUZ описание продукта

Product Details
The ADG5208F and ADG5209F are 8:1 and dual 4:1 analog multiplexers. The ADG5208F switches one of eight inputs to a common output, and the ADG5209F switches one of four differential inputs to a common differential output. An EN input on both devices enables or disables the device. Each channel conducts equally well in both directions when on, and each channel has an input signal range that extends to the supplies. The digital inputs are compatible with 3 V logic inputs over the full operating supply range.
When no power supplies are present, the channelremains in the off condition, and the switch inputs are high impedance. Under normal operating conditions, if the analog input signal levels on any Sx pin exceed positive fault voltage (VDD) or negative fault voltage (VSS) by a threshold voltage (VT), the channel turns off and that Sx pin becomes high impedance. If the fault channel is selected, the drain pin is pulled to the secondary supply voltage that was exceeded.
Input signal levels of up to −55 V or +55 V relative to ground are blocked, in both the powered and unpowered conditions.
The low capacitance and charge injection of these switches make them ideal solutions for data acquisition and sample-and-hold applications, where low glitch switching and fast settling times are required.
Product Highlights
1. The source pins are protected against voltages greater than the supply rails, up to −55 V and +55 V.
2. The source pins are protected against voltages between −55 V and +55 V in an unpowered state.
3. Trench isolation guards against latch-up.
4. Optimized for low charge injection and on capacitance.
5. The ADG5208F/ADG5209F can be operated from a dual supply of ±5 V up to ±22 V or a single power supply of 8 V up to 44 V.
Applications
Analog input/output modules
Process control/distributed control systems
Data acquisition
Instrumentation
Avionics
Automatic test equipment
Communication systems
Relay replacement
### Features and Benefits
Overvoltage protection up to −55 V and +55 V
Power-off protection up to −55 V and +55 V
Overvoltage detection on source pins
Low charge injection (QINJ): −0.4 pC
Low on capacitance: 20 pF
Latch-up immune under any circumstance
Known state without digital inputs present
VSS to VDD analog signal range
±5 V to ±22 V dual-supply operation
8 V to 44 V single-supply operation
Fully specified at ±15 V, ±20 V, +12 V, and +36 V

Показывать

ADG5208FBRUZ Даташит PDF

27 страницы, 633 КБ

04/30/2015

просматривать

ADG5208FBRUZ Руководство по программированию

6 страницы, 338 КБ

12/15/2015

просматривать

ADG5208FBRUZ Другие Даташит

27 страницы, 549 КБ

03/14/2016

просматривать

ADG5208FBRUZ Другие Даташит

27 страницы, 626 КБ

04/30/2015

просматривать

ADG5208FBRUZ Другие Даташит

12 страницы, 351 КБ

05/19/2016

просматривать
