ADF4159CCPZ

ADI

Clock Generator 500MHz to 13GHz Input 2000MHz Output 24Pin LFCSP EP Tray

Наличие: 1,212 шт.

Адрес доставки: Москва

Цена: ₽ 1,420.43

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC618209

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADF4159CCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADF4159CCPZ
Производитель	ADI
ЧипСити Номер продукта	CC618209
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	LFCSP-24
Частота	13 GHz
Напряжение Питания (DC)	2.70V (min)
Количество Выходных Интерфейсов	1 Output
Ток Питания	33 mA
Количество Цепей	1 Circuit
Количество Стежков	24 Position
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.62V ~ 3.45V
Напряжение питания (Макс)	3.45 V
Напряжение питания (мин)	2.7 V
Длина	4.1 mm
Ширина	4.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	5A991.b
	Показывать Просмотр аналоги замена

ADF4159CCPZ описание продукта

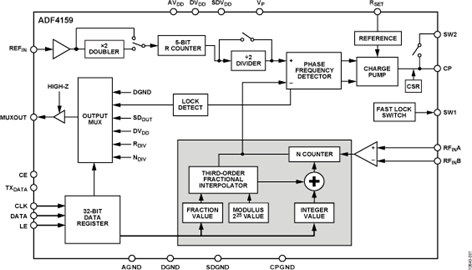

GENERAL DESCRIPTION
The ADF4159 is a 13 GHz, fractional-N frequency synthesizer with modulation and both fast and slow waveform generation capability. The part uses a 25-bit fixed modulus, allowing subhertz
frequency resolution. The ADF4159 consists of a low noise digital phase frequency detector (PFD), a precision charge pump, and a programmable reference divider. The Σ-Δ-based fractional interpolator allows programmable fractional-N division. The INT and FRAC registers define an overall N divider as N = INT + (FRAC/225).
FEATURES
RF bandwidth to 13 GHz
High and low speed FMCW ramp generation
25-bit fixed modulus allows subhertz frequency resolution
PFD frequencies up to 110 MHz
Normalized phase noise floor of −224 dBc/Hz
FSK and PSK functions
Sawtooth, triangular, and parabolic waveform generation
Ramp superimposed with FSK
Ramp with 2 different sweep rates
Ramp delay, frequency readback, and interrupt functions
Programmable phase control
2.7 V to 3.45 V analog power supply
1.8 V digital power supply
Programmable charge pump currents
3-wire serial interface
Digital lock detect
ESD performance: 3000 V HBM, 1000 V CDM
APPLICATIONS
FMCW radars
Communications test equipment
Communications infrastructure
