AD9945KCPZ Купить - ADI Чип интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

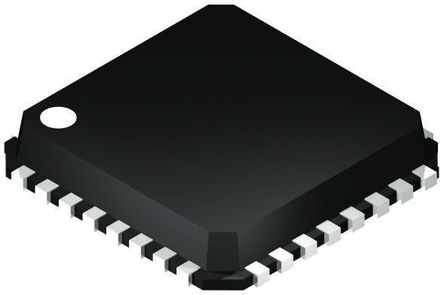

AD9945KCPZ

ADI

ANALOG DEVICES AD9945KCPZ Special Function IC, CCD Signal Processor, 40MSPS, 2.7V to 3.6V, LFCSP-32

Наличие: 57 шт.

Адрес доставки: Москва

Цена: ₽ 317.48

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC291333

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9945KCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9945KCPZ
Производитель	ADI
ЧипСити Номер продукта	CC291333
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin

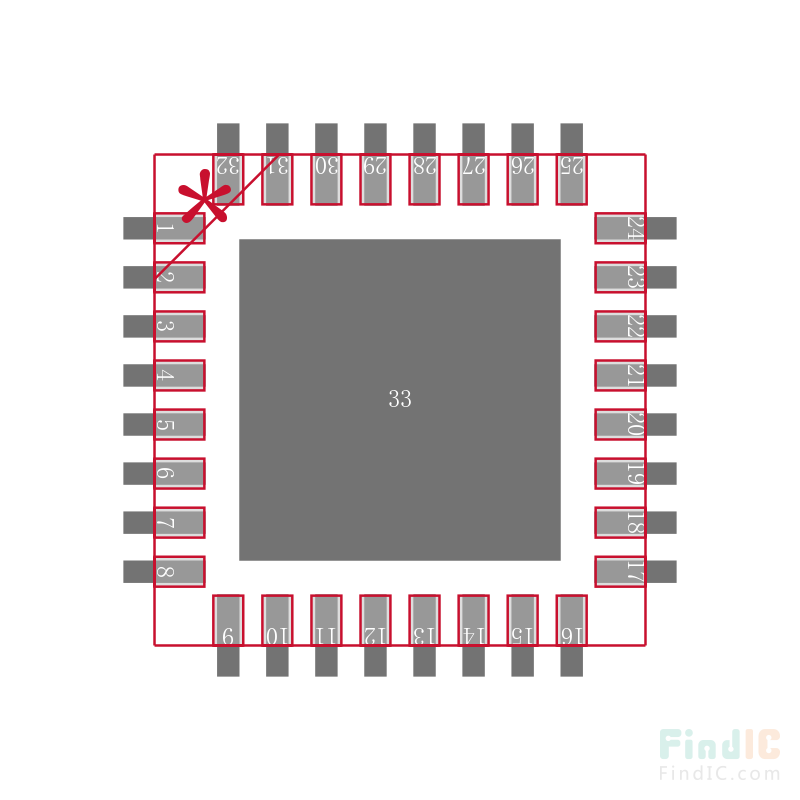

Корпус/Пакет	LFCSP-32
Напряжение Питания (DC)	2.70 V, 3.60 V (max)
Количество Каналов	1 Channel
Количество Стежков	32 Position
Рассеяние Мощности	160 mW
Частота Выборки	40000 KSPS
Разрешение (биты)	12.0 Bit
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-20 ℃
Рассеиваемая Мощность (Макс)	160 mW
Напряжение питания	3 V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Входное напряжение	3 V
Длина	5 mm
Ширина	5 mm
Высота	0.83 mm
Рабочая Температура	-20℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9945KCPZ описание продукта

The AD9945KCPZ is a complete Analog Signal Processor for CCD applications. It features a 40MHz single-channel architecture designed to sample and condition the outputs of interlaced and progressive scan area CCD arrays. The AD9945"s signal chain consists of a correlated double sampler (CDS), a digitally controlled variable gain amplifier (VGA), a black level clamp and a 12-bit A/D converter. The internal registers are programmed through a 3-wire serial digital interface. Programmable features include gain adjustment, black level adjustment, input clock polarity and power-down modes.
40MSPS Correlated double sampler (CDS)
6dB to 40dB 10-bit Variable gain amplifier (VGA)
Low noise optical black clamp circuit
Preblanking function
12-bit 40MSPS A/D Converter
No missing codes guaranteed
3-wire Serial digital interface
160mW Low power at 3V Supply

Показывать

AD9945KCPZ Даташит PDF

14 страницы, 634 КБ

05/21/2013
