AD9858BSVZ Купить - ADI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

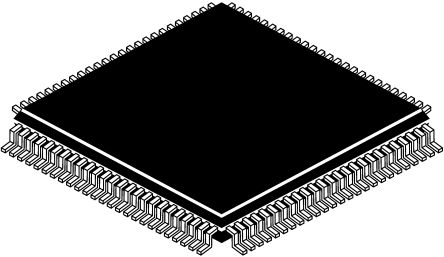

AD9858BSVZ

ADI

Direct Digital Synthesizer 2000MHz 1-Digital to Analog Converter 10Bit Parallel/Serial 100Pin TQFP EP

Наличие: 1,199 шт.

Адрес доставки: Москва

Цена: ₽ 11,179.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC278700

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9858BSVZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9858BSVZ
Производитель	ADI
ЧипСити Номер продукта	CC278700
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	100 Pin
Корпус/Пакет	TQFP-100
Частота	400 MHz
Напряжение Питания (DC)	3.30 V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	20 mA
Количество Стежков	100 Position
Количество Битов	10 Bit
Рассеяние Мощности	2500 mW
Разрешение (биты)	10.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	2500 mW
Количество ЦАПов	1 DAC
Напряжение питания	3.14V ~ 3.47V
Напряжение питания (Макс)	3.465 V
Напряжение питания (мин)	3.135 V
Длина	14 mm
Ширина	14 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD9858BSVZ описание продукта

The AD9858BSVZ is a 1GSPS direct Digital Synthesizer featuring a 10-bit digital-to-analog converter (DAC) operating up to 1 GSPS. The AD9858 uses advanced DDS technology coupled with an internal high speed, high performance DAC to form a digitally programmable, complete high frequency synthesizer capable of generating a frequency-agile analog output sine wave at up to 400MHz. The AD9858 is designed to provide fast frequency hopping and fine tuning resolution (32-bit frequency tuning word). The frequency tuning and control words are loaded into the AD9858 via parallel (8-bit) or serial loading formats. The AD9858 contains an integrated charge pump (CP) and phase frequency detector (PFD) for synthesis applications requiring the combination of a high speed DDS along with phase-locked loop (PLL) functions. An analog mixer is also provided on chip for applications requiring the combination of a DDS, PLL and mixer, such as frequency translation loops and tuners.
Excellent phase noise and SFDR
Simplified 8-bit parallel and SPI serial control interface
Automatic frequency sweeping capability
Integrated programmable charge pump and phase frequency detector with fast lock circuit
Isolated charge pump supply up to 5V
Integrated 2GHz mixer
2W Typical power dissipation

Показывать

AD9858BSVZ Даташит PDF

32 страницы, 832 КБ

02/20/2009
