AD8055AR Купить - ADI Буферный усилитель

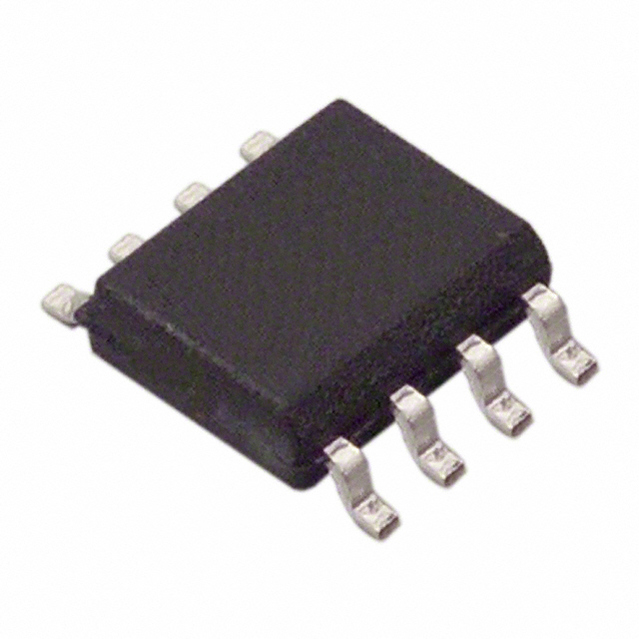

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD8055AR

ADI

OP Amp Single Volt Fdbk ±6V/12V 8Pin SOIC OP Amp Single Volt Fdbk ±6V/12V 8Pin SOIC

Наличие: 984 шт.

Адрес доставки: Москва

Цена: ₽ 75.42

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC83020800

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 06.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8055AR характеристики

Атрибут	Значение атрибута
Номенклатура	AD8055AR
Производитель	ADI
ЧипСити Номер продукта	CC83020800
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Выходной Ток	60.0 mA
Ток Питания	5.4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	82 dB
Входная Ёмкость	2.00 pF
Скорость Нарастания	1.40 kV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	120 MHz
Входной Импеданс	10.0 MΩ
Входное Напряжение Смещения	3 mV
Входной Ток Смещения	400 nA
Полоса пропускания 3 дБ	300 MHz
Напряжение питания (Макс)	12 V
Напряжение питания (мин)	8 V
Ширина	4 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	End of Life
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
	Показывать Просмотр аналоги замена

AD8055AR описание продукта

GENERAL DESCRIPTION
The AD8055 (single) and AD8056 (dual) voltage feedback amplifiers offer bandwidth and slew rate typically found in current feedback amplifiers. Additionally, these amplifiers are easy to use and available at a very low cost.
Despite their low cost, the AD8055 and AD8056 provide excellent overall performance. For video applications, their differential gain and phase error are 0.01% and 0.02° into a 150 Ω load and 0.02% and 0.1° while driving four video loads (37.50 Ω).
FEATURES
Low cost single (AD8055) and dual (AD8056)
Easy-to-use voltage feedback architecture
High speed
300 MHz, −3 dB bandwidth (G = +1)
1400 V/μs slew rate
20 ns settling to 0.1%
Low distortion: −72 dBc @ 10 MHz
Low noise: 6 nV/√Hz
Low dc errors: 5 mV max VOS, 1.2 μA max IB
Small packaging
AD8055 available in 5-lead SOT-23
AD8056 available in 8-lead MSOP
Excellent video specifications (RL = 150 Ω, G = +2)
Gain flatness 0.1 dB to 40 MHz
0.01% differential gain error
0.02° differential phase error
Drives 4 video loads (37.5 V) with 0.02% differential
Gain and 0.1° differential phase
Low power, ±5 V supplies 5 mA typ/amplifier power supply current
High output drive current: over 60 mA
APPLICATIONS
Imaging
Photodiode preamps
Video line drivers
Differential line drivers
Professional cameras
Video switchers
Special effects
A-to-D drivers
Active filters

Показывать

AD8055AR Даташит PDF

16 страницы, 258 КБ

02/02/2006

просматривать

AD8055AR Другие Даташит

80 страницы, 1330 КБ

01/29/2014

просматривать

AD8055AR Каталог продукции

11 страницы, 209 КБ

06/28/2000

просматривать
