ADF4106BCPZ Купить - ADI Тактовый генератор

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADF4106BCPZ

ADI

Clock Generator 20MHz to 6GHz Input 325MHz Output 20Pin LFCSP EP Tray

Наличие: 1,157 шт.

Адрес доставки: Москва

Цена: ₽ 332.37

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC484665

Категория продукта:

Тактовый генератор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADF4106BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADF4106BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC484665
Категория продукта	Тактовый генератор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin

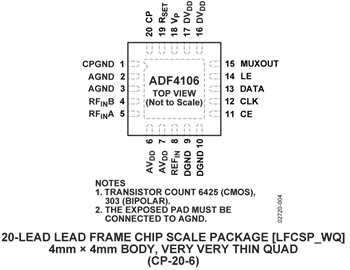

Корпус/Пакет	LFCSP-20
Частота	6 GHz
Напряжение Питания (DC)	2.70V (min)
Количество Выходных Интерфейсов	1 Output
Ток Питания	13 mA
Количество Цепей	1 Circuit
Количество Стежков	20 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 3.3V
Напряжение питания (Макс)	3.3 V
Напряжение питания (мин)	2.7 V
Длина	4 mm
Ширина	4 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	PB free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADF4106BCPZ описание продукта

Product Details
The ADF4106 frequency synthesizer can be used to implement local oscillators in the up-conversion and down-conversion sections of wireless receivers and transmitters. It consists of a low noise, digital phase frequency detector (PFD), a precision charge pump, a programmable reference divider, programmable A counter and B counter, and a dual-modulus prescaler (P/P + 1). The A (6-bit) counter and B (13-bit) counter, in conjunction with the dual-modulus prescaler (P/P + 1), implement an N divider (N = BP + A). In addition, the 14-bit reference counter (R Counter) allows selectable REFIN frequencies at the PFD input. A complete phase-locked loop (PLL) can be implemented if the synthesizer is used with an external loop filter and voltage controlled oscillator (VCO). Its very high bandwidth means that frequency doublers can be eliminated in many high frequency systems, simplifying system architecture and reducing cost.
ADF4106-EP Supports defense and aerospace applications (AQEC standard).
**Applications**
Broadband wireless access
Satellite systems
Instrumentation
Wireless LANS
Base stations for wireless radios
### Features and Benefits
6.0 GHz bandwidth
2.7 V to 3.3 V power supply
Separate charge pump supply (VP) allows extended tuning voltage in 3 V systems
Programmable dual-modulus prescaler 8/9, 16/17, 32/33, 64/65
Programmable charge pump currents
Programmable antibacklash pulse width
3-wire serial interface
Analog and digital lock detect
Hardware and software power-down mode
**ADF4106-EP supports defense and aerospace applications (AQEC standard)**
Download ADF4106-EP data sheet (pdf)
Military temperature range (−55°C to +125°C)
Controlled manufacturing baseline
One assembly/test site
One fabrication site
Enhanced product change notification
Qualification data available upon request
V62/11606 DSCC Drawing Number

Показывать

ADF4106BCPZ Даташит PDF

24 страницы, 344 КБ

04/23/2015
