AD976ANZ Купить - ADI Преобразователь AD

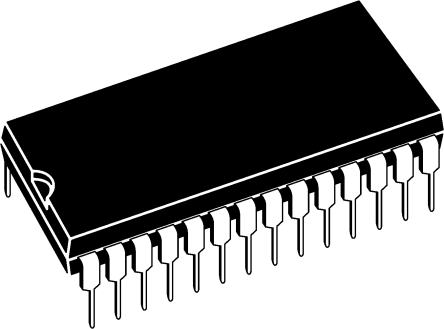

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD976ANZ

ADI

ANALOG DEVICES AD976ANZ Analogue to Digital Converter, 16Bit, 100KSPS, Single, 4.75V, 5.25V, DIP

Наличие: 8,268 шт.

Адрес доставки: Москва

Цена: ₽ 2,736.59

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC37163668

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD976ANZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD976ANZ
Производитель	ADI
ЧипСити Номер продукта	CC37163668
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	DIP-28
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	4.75V (min)
Ток Питания	11 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	28 Position
Количество Битов	16 Bit
Рассеяние Мощности	100 W
Частота Выборки	100 ksps
Разрешение (биты)	16.0 Bit
Входная Ёмкость	22.0 pF
Входной Импеданс	13.0 kΩ
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество входных каналов	1 Channel
Напряжение питания	4.75V ~ 5.25V
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	39.75 mm
Ширина	14.73 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	End of Life
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2014/06/16
	Показывать Просмотр аналоги замена

AD976ANZ описание продукта

The AD976ANZ is a 16-bit BiCMOS high speed low power Analog-to-digital Converter (ADC) that operates from a single 5V supply. The part contains a successive approximation, switched capacitor ADC, an internal 2.5V reference and a high speed parallel interface. The ADC is factory calibrated to minimize all linearity errors. The analog full-scale input is the standard industrial range of ±10V. It is comprehensively tested for AC parameters such as SNR and THD as well as the more traditional parameters of offset, gain and linearity. It is fabricated on Analog Devices proprietary BiCMOS process which has high performance bipolar devices along with CMOS transistors.
Single 5V supply operation
100mW Maximum power dissipation
High speed parallel interface
On-chip clock
Complete A/D solution
