AD9740ACPZ Купить - ADI Преобразователь DA

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9740ACPZ

ADI

ANALOG DEVICES AD9740ACPZ Digital to Analog Converter, 10Bit, 210MSPS, Unipolar, 2.7V to 3.6V, LFCSP, 32Pins

Наличие: 217 шт.

Адрес доставки:

Цена: ₽ 1,461.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC418187

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9740ACPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9740ACPZ
Производитель	ADI
ЧипСити Номер продукта	CC418187
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Количество Выходных Интерфейсов	1 Output
Ток Питания	33.0 mA
Количество Каналов	1 Channel
Количество Стежков	32 Position
Количество Битов	10 Bit
Рассеяние Мощности	145 mW
Частота Выборки	210 Msps
Разрешение (биты)	10.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	145 mW
Количество ЦАПов	1 DAC
Напряжение питания	2.7V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.7 V
Длина	5 mm
Ширина	5 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD9740ACPZ описание продукта

Product Details

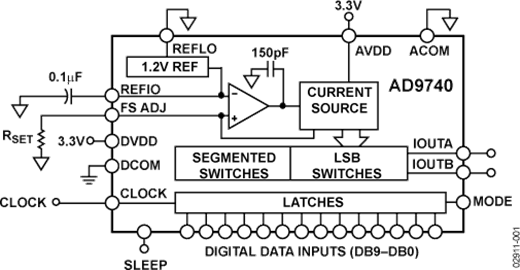

The AD9740 is the 10-bit member of the new third generation family in the _TxDAC_ product line. This new family includes the AD9744 (14-bit), AD9742 (12-bit), and AD9740 (10-bit) high-speed _TxDAC_ converters with a maximum sampling rate of 210 MSPS. The family is pin-compatible with the previous two generations (AD9764/AD9762/AD9760 and AD9754/AD9752/AD9750) with improved performance and lower power dissipation.
The _TxDAC_ product line is optimized for the transmit signal path of communications systems. All of the devices, including the first two generations, share the same interface options, small outline package and pinout, providing an upward or downward component selection path based on performance, resolution, and cost. The AD974x family has lower power dissipation than previous generations, making all three converters suitable for portable and low power applications.
_TxDAC_ is a registered trademark of Analog Devices.
**Applications**
Wideband communication transmit channel
Direct IF
Base stations
Wireless local loops
Digital radio links
Direct digital synthesis (DDS)
Instrumentation
### Features and Benefits
Pin-Compatible TxDAC Product Family
Industry Standard 28-lead SOIC and TSSOP Packages
SFDR to Nyquist at 20 MHz Output, 210 MSPS: 73 dBc
Two"s Complement or Straight Binary Data Format
Power Dissipation: 135 mW at 3.3 V (Power-Down Mode: 15 mW)
On-Chip 1.20 V Reference

Показывать

AD9740ACPZ Даташит PDF

32 страницы, 1140 КБ

12/14/2005

просматривать

AD9740ACPZ Руководство по программированию

12 страницы, 1296 КБ

12/11/1997

просматривать

AD9740ACPZ Другие Даташит

33 страницы, 1021 КБ

просматривать

AD9740ACPZ Примечание по применению

12 страницы, 247 КБ

05/17/2007

просматривать

AD9740ACPZ Файл уведомления

4 страницы, 57 КБ

04/09/2014

просматривать
