SMBJ17A Купить - Littelfuse Телевизионные диоды

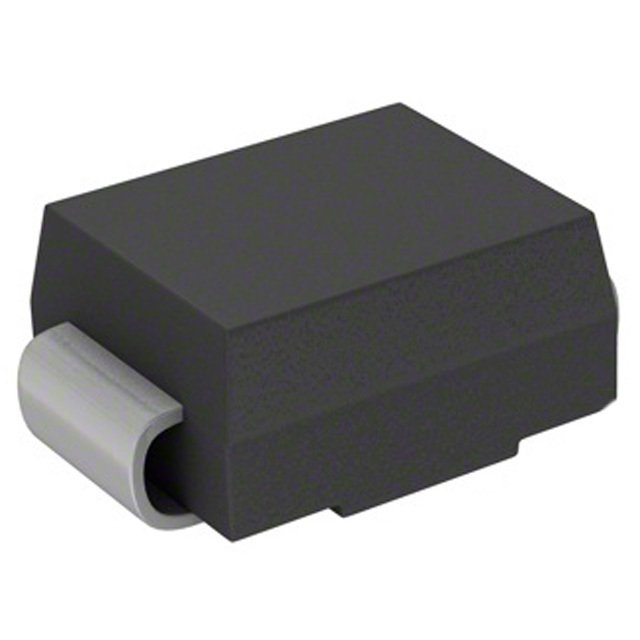

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SMBJ17A

Littelfuse

LITTELFUSE SMBJ17A TVS Diode, SMBJ Series, Unidirectional, 17V, 27.6V, DO-214AA, 2Pins

Наличие: 413 шт.

Адрес доставки: Москва

Цена: ₽ 21.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Littelfuse

ЧипСити Номер продукта:

CC7576033

Категория продукта:

Телевизионные диоды

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SMBJ17A характеристики

Атрибут	Значение атрибута
Номенклатура	SMBJ17A
Производитель	Littelfuse
ЧипСити Номер продукта	CC7576033
Категория продукта	Телевизионные диоды
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	2 Pin
Корпус/Пакет	DO-214AA
Номинальное Напряжение (DC)	17.0 V
Ёмкость	1400 pF
Номинальная Мощность	600 W
Пробивное Напряжение	19.9 V
Количество Цепей	1 Circuit
Количество Стежков	2 Position
Напряжение в Прямом Направлении	5 V
Рассеяние Мощности	600 W
Зажимное напряжение	27.6 V
Испытательный ток	1 mA
Максимальное напряжение пробоя	20.9 V
Пиковая импульсная мощность	600 W
Минимальное напряжение пробоя	18.9 V
Обратное напряжение пробоя	18.9 V
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-65 ℃
Температура соединения	-65℃ ~ 150℃
Длина	5.59 mm
Ширина	3.94 mm
Высота	2.44 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SMBJ17A описание продукта

The SMBJ17A from Littelfuse is a 600W, unidirectional transient voltage suppression diode in DO-214AA package. It features excellent clamping capability, low incremental surge resistance, low profile package, built-in strain relief and fast response time. The SMBJ is designed specifically to protect sensitive electronic equipment from voltage transients induced by lightning and other transient voltage events. It is ideal for the protection of I/O Interfaces, VCC bus and other vulnerable circuits.
Reverse stand off voltage VR is 17V
Breakdown voltage VBR is 18.9V minimum and 20.9V maximum at 1mA
Maximum reverse leakage is 1µA
Maximum clamping voltage VC is 27.6V
Maximum peak pulse current is 21.8A
Power dissipation on infinite heat sink at TL=50°C is 5W
Peak forward surge current IFSM is 100A
Maximum instantaneous forward voltage is 5V
Operating temperature range from -65°C to +175°C, IEC-61000-4-2 ESD 30KV (air), 30KV (contact)
ESD protection of data lines with IEC 61000-4-2 and EFT protection with IEC 61000-4-4 standard
EFT protection of data lines in accordance with IEC 61000-4-4 (IEC801-4)
-65 to 150°C Operating temperature range
