AD9548BCPZ Купить - ADI Деталь тактового сигнала

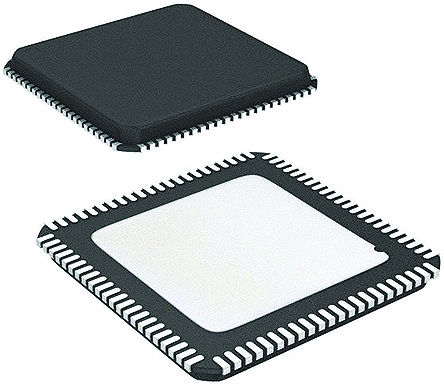

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9548BCPZ

ADI

Clock Generator 0.001MHz to 750MHz-IN 450MHz-OUT 88Pin LFCSP EP Tray

Наличие: 903 шт.

Адрес доставки: Москва

Цена: ₽ 2,658.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1168726

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9548BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9548BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC1168726
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	88 Pin
Корпус/Пакет	LFCSP-88
Частота	1 GHz
Напряжение Питания (DC)	1.71V (min)
Количество Выходных Интерфейсов	4 Output
Ток Питания	190 mA
Количество Цепей	1 Circuit
Входной Ток	24.0 mA
Рабочий цикл	55% (Max)
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.71V ~ 3.465V
Напряжение питания (Макс)	1.89 V
Напряжение питания (мин)	1.71 V
Длина	12.1 mm
Ширина	12.1 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9548BCPZ описание продукта

Product Details
The AD9548 provides synchronization for many systems, including synchronous optical networks (SONET/SDH). The AD9548 generates an output clock synchronized to one of up to four differential or eight single-ended external input references. The digital PLL allows for reduction of input time jitter or phase noise associated with the external references. The AD9548 continuously generates a clean (low jitter), valid output clock even when all references have failed by means of a digitally controlled loop and holdover circuitry.
The AD9548 operates over an industrial temperature range of −40°C to +85°C.
**Applications**
Network synchronization
Cleanup of reference clock jitter
GPS 1 pulse per second synchronization
SONET/SDH clocks up to OC-192, including FEC
Stratum 2 holdover, jitter cleanup, and phase transient control
Stratum 3E and Stratum 3 reference clocks
Wireless base stations, controllers
Cable infrastructure
Data communications
### Features and Benefits
Supports Stratum2 stability in holdover mode
Supports reference switchover with phase build-out
Supports hitless reference switchover
Auto/manual holdover and reference switchover
|
4 pairs of reference input pins with each pair configurable as a single differential input or as 2 independent single-ended inputs
Input reference frequencies from 1 Hz to 750 MHz
Reference validation and frequency monitoring (1ppm)
Programmable input reference switchover priority
Please see data sheet for additional features.
---|---

Показывать

AD9548BCPZ Даташит PDF

111 страницы, 1784 КБ

12/03/2014
