FPF2223 Купить - ON Semiconductor Управление питанием

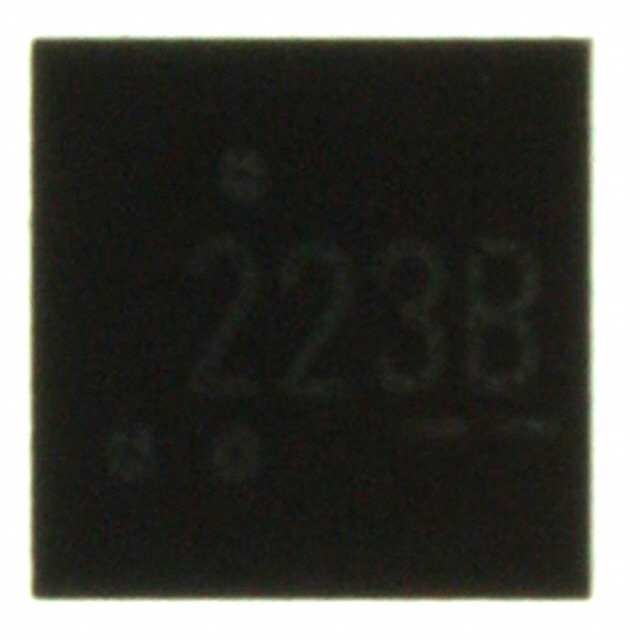

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FPF2223

ON Semiconductor

Current Limit SW 1IN 1Out 1.8V to 5.5V 0.625A 6Pin MicroFET T/R

Наличие: 258 шт.

Адрес доставки: Москва

Цена: ₽ 97.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC80198136

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FPF2223 характеристики

Атрибут	Значение атрибута
Номенклатура	FPF2223
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC80198136
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	WDFN-6
Номинальная Мощность	3.8 W
Количество Выходных Интерфейсов	1 Output
Рассеяние Мощности	1200 mW
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	1.8 V
Выходной ток (Макс)	0.625 A
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1200 mW
Входное напряжение	1.8V ~ 5.5V
Длина	2 mm
Ширина	2 mm
Высота	0.725 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

FPF2223 описание продукта

The FPF2223-FPF2225 are low R P-Channel MOSFET load switches with high precision current limit value. The input voltage range operates from 1.8V to 5.5V to fulfill today"s Ultra Portable Device"s supply requirement. Switch control is by a logic input (ON) capable of interfacing directly with low voltage control signal. On-chip pull-down is available for output quick discharge when switch is turned off.For the FPF2224, if the constant current condition still persists after 30ms, these parts will shut off the switch and pull the fault signal pin (FLAGB) low. The FPF2223 has an auto-restart feature, which will turn the switch on again after 450mS if the ON pin is still active. The FPF2224 do not have this auto-restart feature so the switch will remain off until the ON pin is cycled. For the FPF2225, a current limit condition will immediately pull the fault signal pin low and the part will remain in the constantcurrent mode until the switch current falls below the current limit. For the FPF2223 through FPF2225, the current limit is set by an external resistor and the minimum current limit is 250mA.
Features
---
|
1.8 to 5.5V Input Voltage Range
Typical RDS(ON) = 140mΩ @ VIN = 5.5V
Typical RDS(ON) = 160mΩ @ VIN = 3.3V
250-625mA (min) Adjustable Current Limit
5% Current Limit Tolerance @ 625mA (min)
72Ω (typ) Output Discharge Resistance
ESD Protected, Above 8kV HBM and 2kV CDM

Показывать

FPF2223 Даташит PDF

FPF2223 Справочное руководство пользователя

11 страницы, 869 КБ

10/28/2017
