AD9514BCPZ Купить - ADI Тактовый амортизатор, драйвер, схема фазовой автоподстройки

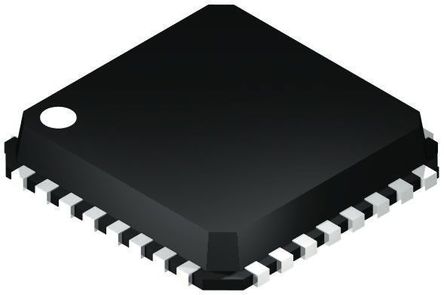

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD9514BCPZ

ADI

Clock Fanout Buffer 3Out 1IN 1:3 32Pin LFCSP EP Tray

Наличие: 903 шт.

Адрес доставки: Москва

Цена: ₽ 1,860.98

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC375773

Категория продукта:

Тактовый амортизатор, драйвер, схема фазовой автоподстройки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD9514BCPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD9514BCPZ
Производитель	ADI
ЧипСити Номер продукта	CC375773
Категория продукта	Тактовый амортизатор, драйвер, схема фазовой автоподстройки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	32 Pin
Корпус/Пакет	LFCSP-32
Частота	1.6 GHz
Напряжение Питания (DC)	3.13V (min)
Количество Выходных Интерфейсов	3 Output
Количество Цепей	1 Circuit
Количество Стежков	32 Position
Тактовая Частота	1.60 GHz
Рассеяние Мощности	0.68 W
Скорость Нарастания	1.00 kV/μs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.135V ~ 3.465V
Напряжение питания (Макс)	3.465 V
Напряжение питания (мин)	3.135 V
Длина	5 mm
Ширина	5 mm
Высота	0.83 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/06/16
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD9514BCPZ описание продукта

The AD9514BCPZ is a 3-output Clock Distribution IC emphasizes low jitter and phase noise to maximize data converter performance. Other applications with demanding phase noise and jitter requirements also benefit from this part. There are three independent clock outputs. Two of the outputs are LVPECL and the third output can be set to either LVDS or CMOS levels. The LVPECL outputs operate to 1.6GHz and the third output operates to 800MHz in LVDS mode and to 250MHz in CMOS mode. Each output has a programmable divider that can be set to divide by a selected set of integers ranging from 1 to 32. The phase of one clock output relative to another clock output can be set by means of a divider phase select function that serves as a coarse timing adjustment. The LVDS/CMOS output features a delay element with three selectable full-scale delay values (1.5, 5 and 10ns), each with 16 steps of fine adjustment.
Phase select for coarse delay adjust
Divide-by in range from 1 to 32
Time delays up to 10ns
Device configured with 4-level logic pins
1.6GHz Differential clock input
3 Programmable dividers
2 Independent 1.6GHz LVPECL clock outputs
ESD sensitive device. Electrostatic charges as high as 4000V readily accumulate on the human body and test equipment and can discharge without detection.

Показывать

AD9514BCPZ Даташит PDF

28 страницы, 628 КБ

07/25/2005
