AD8397ARZ Купить - ADI Операционный усилитель

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

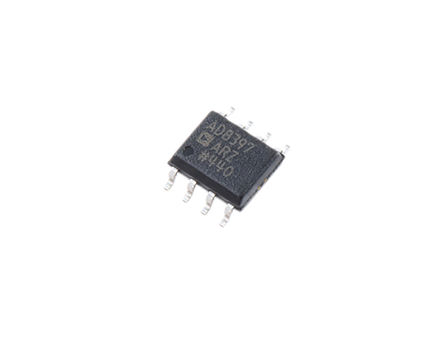

AD8397ARZ

ADI

ANALOG DEVICES AD8397ARZ Operational Amplifier, Dual, 2 Amplifier, 69MHz, 53V/µs, 3V to 24V, SOIC, 8Pins

Наличие: 421 шт.

Адрес доставки: Москва

Цена: ₽ 489.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC545008

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8397ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8397ARZ
Производитель	ADI
ЧипСити Номер продукта	CC545008
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	24.0 V
Выходной Ток	230mA @5V
Ток Питания	11 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	76 dB
Входная Ёмкость	1.40 pF
Ширина Ленты	69 MHz
Скорость Нарастания	53.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	35 MHz
Входной Импеданс	87.0 kΩ
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	200 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	69 MHz
Минимальный диапазон CMRR	76 dB
Напряжение питания	3V ~ 24V
Напряжение питания (Макс)	24 V
Напряжение питания (мин)	3 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD8397ARZ описание продукта

The AD8397ARZ is a Rail-to-rail High Output Current Amplifier capable of driving heavy loads with excellent linearity. The common-emitter rail-to-rail output stage surpasses the output voltage capability of typical emitter-follower output stages and can swing to within 0.5V of either rail while driving a 25R load. The low distortion, high output current and wide output dynamic range makes the amplifier ideal for applications that require a large signal swing into a heavy load. Fabricated with high speed extra fast complementary bipolar high voltage (XFCB-HV) process, the high bandwidth and fast slew rate of the AD8397 keep distortion to a minimum.
Dual operational amplifier
Voltage feedback
Rail-to-rail output
Output swing to within 0.5V of supply rails
High linear output current
-80dBc SFDR
Low noise
4.5nV/√Hz Voltage noise density at 100kHz
1.5pA/√Hz Current noise density at 100kHz
High speed
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD8397ARZ Даташит PDF

16 страницы, 374 КБ

01/27/2005
