AD8062ARMZ

ADI

ANALOG DEVICES AD8062ARMZ Operational Amplifier, Dual, 2 Amplifier, 320MHz, 650V/µs, 2.7V to 8V, MSOP, 8Pins

Наличие: 996 шт.

Адрес доставки: Москва

Цена: ₽ 362.07

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC421673

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8062ARMZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8062ARMZ
Производитель	ADI
ЧипСити Номер продукта	CC421673
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin

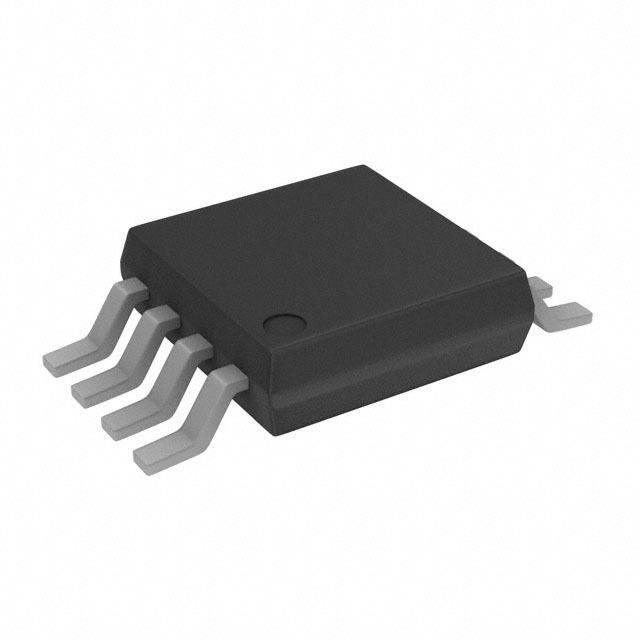

Корпус/Пакет	MSOP-8
Выходной Ток	50mA @5V
Ток Питания	6.8 mA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.6 W
Коэффициент Ослабления Синфазного Сигнала	80 dB
Входная Ёмкость	1.00 pF
Ширина Ленты	320 MHz
Скорость Нарастания	650 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	90 MHz
Входной Импеданс	13.0 MΩ
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	3.5 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	320 MHz
Рассеиваемая Мощность (Макс)	600 mW
Минимальный диапазон CMRR	62 dB
Напряжение питания	2.7V ~ 8V
Напряжение питания (Макс)	8 V
Напряжение питания (мин)	2.7 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD8062ARMZ описание продукта

GENERAL DESCRIPTION
The AD8061/AD8062/AD8063 are rail-to-rail output voltage feedback amplifiers offering ease of use and low cost. They have a bandwidth and slew rate typically found in current feedback amplifiers. All have a wide input common-mode voltage range and output voltage swing, making them easy to use on single supplies as low as 2.7 V.
FEATURES
Low cost
Single (AD8061), dual (AD8062)
Single with disable (AD8063)
Rail-to-rail output swing
Low offset voltage: 6 mV
High speed
300 MHz, −3 dB bandwidth (G = 1)
650 V/μs slew rate
8.5 nV/√Hz at 5 V
35 ns settling time to 0.1% with 1 V step
Operates on 2.7 V to 8 V supplies
Input voltage range = −0.2 V to +3.2 V with VS = 5 V
Excellent video specifications (RL = 150 Ω, G = 2)
Gain flatness: 0.1 dB to 30 MHz
0.01% differential gain error
0.04° differential phase error
35 ns overload recovery
Low power
6.8 mA/amplifier typical supply current
AD8063 400 μA when disabled
APPLICATIONS
Imaging
Photodiode preamps
Professional video and cameras
Handsets
DVDs/CDs
Base stations
Filters
ADC drivers
Clock buffers

Показывать

AD8062ARMZ Даташит PDF

20 страницы, 387 КБ

05/24/2013
