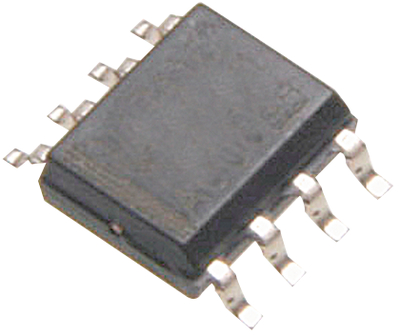

AD8009ARZ

ADI

Operational Amplifier, Single, 1 Amplifier, 1GHz, 5500V/µs, 5V to ± 6V, SOIC, 8Pins

Наличие: 1,149 шт.

Адрес доставки:

Цена: ₽ 385.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC146104

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD8009ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD8009ARZ
Производитель	ADI
ЧипСити Номер продукта	CC146104
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Выходной Ток	175mA @5V
Ток Питания	16 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	0.75 W
Коэффициент Ослабления Синфазного Сигнала	50 dB
Входная Ёмкость	2.60 pF
Ширина Ленты	1 GHz
Скорость Нарастания	5.50 kV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 GHz
Входной Импеданс	110 kΩ
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	50 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1 GHz
Gain Bandwidth	50 dB
Рассеиваемая Мощность (Макс)	750 mW
Минимальный диапазон CMRR	50 dB
Напряжение питания	5V ~ 6V
Напряжение питания (Макс)	12 V
Напряжение питания (мин)	5 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
	Показывать Просмотр аналоги замена

AD8009ARZ описание продукта

The AD8009ARZ is a 1GHz Low Distortion Current Feedback Amplifier with a phenomenal 5500V/µs slew rate that results in a rise time of 545ps making it ideal as a pulse amplifier. The high slew rate reduces the effect of slew rate limiting and results in the large signal bandwidth of 440MHz required for high resolution video graphic systems. For applications with multitone signals, such as IF signal chains, the third order intercept (3IP) of 12dBm is achieved at the same frequency. This distortion performance coupled with the current feedback architecture makes it a flexible component for a gain stage amplifier in IF/RF signal chains. The AD8009 is capable of delivering over 175mA of load current and will drive four back terminated video loads while maintaining low differential gain and phase error of 0.02% and 0.04°, respectively. The high drive capability is also reflected in the ability to deliver 10dBm of output power at 70MHz with -38dBc SFDR.
Ultrahigh speed
10ns to 0.1% Settling time (2V step, G = +2)
Low distortion over wide bandwidth
0.1dB to 75MHz Gain flatness
High output drive
0.01% Differential gain error
0.01° Differential phase error
175mA Output load drive
ESD sensitive device, take proper precaution while handling the device.
