AD781JNZ Купить - ADI Буферный усилитель

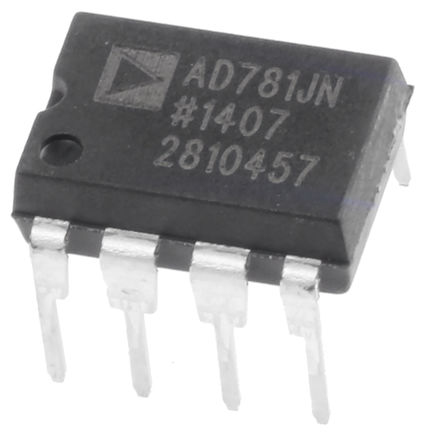

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD781JNZ

ADI

ANALOG DEVICES AD781JNZ Sample and Hold Amplifier, High Speed, 1 Amplifier, 4MHz, 700ns, 50mV, DIP, 8Pins

Наличие: 1,288 шт.

Адрес доставки: Москва

Цена: ₽ 1,107.71

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1466640

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD781JNZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD781JNZ
Производитель	ADI
ЧипСити Номер продукта	CC1466640
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	DIP-8
Напряжение Питания (DC)	12.0 V
Ток Питания	4 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Рассеяние Мощности	95 mW
Ширина Ленты	4 MHz
Входное Напряжение Смещения	50 mV
Входной Ток Смещения	50 nA
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Полоса пропускания 3 дБ	4 MHz
Напряжение питания (Макс)	13.2 V
Напряжение питания (мин)	10.8 V
Длина	9.91 mm
Ширина	6.35 mm
Высота	3.3 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD781JNZ описание продукта

The AD781JNZ is a High Speed Monolithic Sample and Hold Amplifier (SHA) with a max acquisition time for 700ns to 0.01% over-temperature. It is specified and tested for hold mode total harmonic distortion and hold mode signal-to-noise distortion. The AD781 is configured as a unity gain amplifier and uses a self-correcting architecture that minimizes hold mode errors and ensures accuracy over temperature. It is self-contained and requires no external components or adjustments. The low power dissipation and completeness makes AD781 ideal for highly compact board layouts. This SHA will acquire a full-scale input in less than 700ns and retain the held value with a droop rate of 0.01µV/µs. Excellent linearity and hold mode DC and dynamic performance make it ideal for 12 and 14-bit high speed ADCs. The SHA is manufactured on BIMOS process which merges high performance low noise bipolar circuitry with low power CMOS to provide an accurate high speed low power SHA.
95mW Maximum low power dissipation
0.01µV/µs Low droop rate
Fully specified and tested hold mode distortion
-80dB Maximum total harmonic distortion
Internal hold capacitor
Self-correcting architecture
ESD sensitive device, take proper precaution while handling the device.
