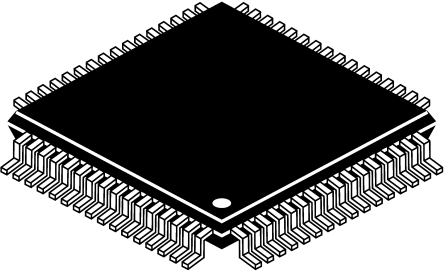

AD7607BSTZ

ADI

ANALOG DEVICES AD7607BSTZ Analog to Digital Converter, 14Bit, 200KSPS, Single, 4.75V, 5.25V, LQFP

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 1,137.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC674396

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7607BSTZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD7607BSTZ
Производитель	ADI
ЧипСити Номер продукта	CC674396
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	LQFP-64
Напряжение Питания (DC)	4.75V (min)
Количество Цепей	1 Circuit
Количество Каналов	8 Channel
Количество Стежков	64 Position
Количество Битов	14 Bit
Рассеяние Мощности	100 mW
Частота Выборки	200 ksps
Потребляемая Мощность	100 mW
Разрешение (биты)	14.0 Bit
Входная Ёмкость	20.0 pF
Входной Импеданс	1.00 MΩ
Количество АЦП	1 ADC
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	142 mW
Количество входных каналов	8 Channel
Напряжение питания (Макс)	5.25 V
Напряжение питания (мин)	4.75 V
Длина	10.2 mm
Ширина	10.2 mm
Высота	1.45 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2017/07/07
	Показывать Просмотр аналоги замена

AD7607BSTZ описание продукта

The AD7607BSTZ is a 8-channel Data Acquisition System with 14-bit bipolar input simultaneous sampling ADC. The part contains analog input clamp protection, a second-order anti-aliasing filter, a track-and-hold amplifier, a 14-bit charge redistribution, successive approximation analog-to-digital converter, a flexible digital filter, a 2.5V reference and reference buffer and high speed serial and parallel interfaces. It operates from a single 5V supply and can accommodate ±10 and ±5V true bipolar input signals while sampling at throughput rates of up to 200kSPS for all channels. The input clamp protection circuitry can tolerate voltages of up to ±16.5V. It has 1MR analog input impedance, regardless of sampling frequency. The single supply operation, on-chip filtering and high input impedance eliminate the need for driver op amps and external bipolar supplies. The anti-aliasing filter has a 3dB cutoff frequency of 22kHz and provides 40dB anti-alias rejection when sampling at 200kSPS.
8 Simultaneously sampled inputs
Fully integrated data acquisition solution
Analog input clamp protection
Input buffer with 1MR analog input impedance
Second-order antialiasing analog filter
On-chip accurate reference and reference buffer
Flexible parallel/serial interface SPI/QSPI™/MICROWIRE™/DSP compatible
Pin-compatible solutions from 14 to 18-bit

Показывать

AD7607BSTZ Даташит PDF

32 страницы, 674 КБ

01/31/2012
