AD75019JPZ Купить - ADI Чип аналогового переключателя

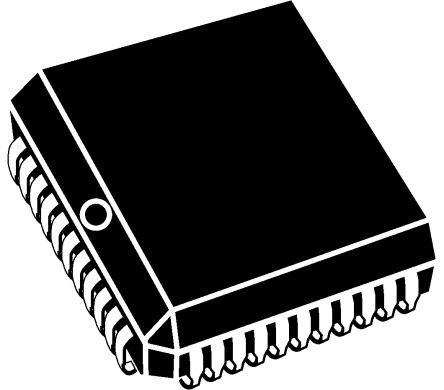

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD75019JPZ

ADI

Interface IC - analogue switches Analog Devices AD75019JPZ PLCC 44

Наличие: 1,111 шт.

Адрес доставки: Москва

Цена: ₽ 4,904.82

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC990785

Категория продукта:

Чип аналогового переключателя

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD75019JPZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD75019JPZ
Производитель	ADI
ЧипСити Номер продукта	CC990785
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	PLCC-44
Напряжение Питания (DC)	4.50V (min)
Ток Питания	800 µA
Количество Каналов	1 Channel
Количество Стежков	44 Position
Сопротивление Сток-исток (Открытого Канала)	150 Ω
Ширина Ленты	20 Mhz
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Полоса пропускания 3 дБ	20 MHz
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	16.66 mm
Ширина	16.66 mm
Высота	3.68 mm
Рабочая Температура	-25℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD75019JPZ описание продукта

The AD75019JPZ is a 16 x 16 Crosspoint Switch Array that contains 256 analogue switches. Any of the X or Y pins may serve as an input or output. Any or all of the X terminals may be programmed to connect to any or all of the Y terminals. The switches can accommodate signals with amplitudes up to the supply rails and have a typical on resistance of 150R. Data is loaded serially via the SIN input and clocked into an onboard 256-bit shift register via SCLK. When all the switch settings have been programmed, data is transferred into a set of 256 latches via PCLK. The serial shift register is dynamic, so there is a minimum clock rate of 20kHz. The maximum clock rate of 5MHz allows loading times as short as 52µs. The switch control latches are static and will hold their data as long as power is applied. To extend the number of switches in the array, you may cascade multiple AD75019s. The SOUT output is the end of the shift register and may be connected to the SIN input of the next AD75019.
Low on-resistance
TTL/CMOS/microprocessor-compatible control lines
Serial input simplifies interface
Serial output allows cascading for more channels
Low power consumption
ESD sensitive device, take proper precaution while handling the device.
