AD7305BR Купить - ADI Преобразователь DA

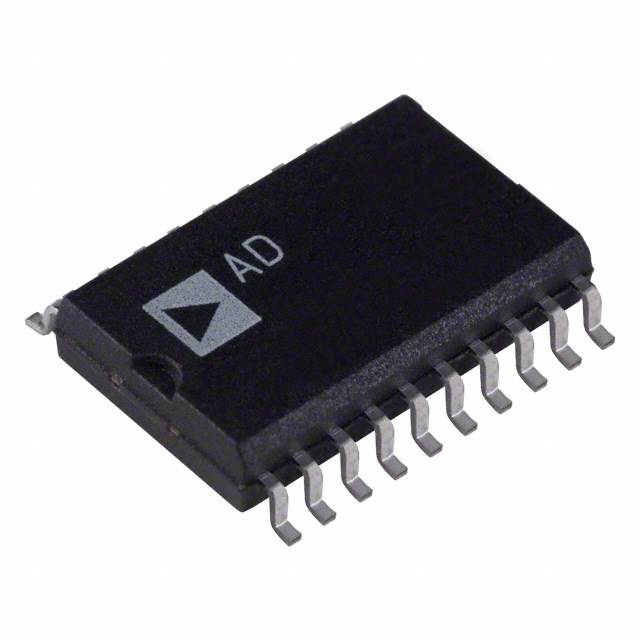

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD7305BR

ADI

Converter; Digital to Analog; 8Bits; 20; SOIC; 4; 1/2.7V/uS; 2.7 to 5.5V

Наличие: 878 шт.

Адрес доставки: Москва

Цена: ₽ 983.28

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC34526530

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD7305BR характеристики

Атрибут	Значение атрибута
Номенклатура	AD7305BR
Производитель	ADI
ЧипСити Номер продукта	CC34526530
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Количество Выходных Интерфейсов	4 Output
Количество Каналов	4 Channel
Количество Битов	8 Bit
Рассеяние Мощности	0.06 W
Разрешение (биты)	8.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	60 mW
Количество ЦАПов	4 DAC
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	No
	Показывать Просмотр аналоги замена

AD7305BR описание продукта

Product Details
The AD7304/AD7305 are quad, 8-bit DACs that operate from a single +3 V to +5 V supply or ±5 V supplies. The AD7304 has a serial interface, while the AD7305 has a parallel interface. Internal precision buffers swing rail-to-rail. The reference input range includes both supply rails allowing for positive or negative full-scale output voltages. Operation is guaranteed over the supply voltage range of +2.7 V, +5.5 V to ±5 V consuming less than 9 mW from a +3 V supply. The full-scale voltage output is determined by the external reference input voltage applied. The rail-to-rail VREF input to DAC VOUT allows for a full-scale voltage set equal the positive supply VDD, the negative supply VSS or any value in between.
The AD7304"s doubled-buffered serial-data interface offers high-speed, three-wire, SPI and micro controller compatible inputs using data in (SDI), clock (CLK) and chip select (CS) pins.
The parallel input AD7305 uses a standard address decode along with the WR control line to load data into the input registers. The double buffered architecture allows all four input registers to be preloaded with new values followed by a LDAC control strobe which copies all the new data into the DAC registers thereby updating the analog output values. The AD7305 is pin-compatible with the popular industry standard AD7226 when operating from less than +5.5 V.
An internal power ON reset places both parts in the zero-scale state at turn ON. A 40 µA power shutdown (SHDN) feature is activated on both parts by tri-stating the SDI/SHDN pin on the AD7304, and tri-stating the A0/SHDN address pin on the AD7305. The AD7304/AD7305 are specified over the extended industrial (-40°C to +85°C), and the automotive (-40°C to +125°C) temperature ranges.
### Features and Benefits
Four 8-Bit DACs in One Package
+3 V, +5 V, and ±5 V Operation
Rail-to-Rail REF Input to Voltage Output Swing
Compact 1.1 mm Height TSSOP 16-/20-Lead Package
2.6 MHz Reference Multiplying Bandwidth
Internal Power-On Reset
SPI Serial Interface Compatible - AD7304
Fast Parallel Interface - AD7305
40 µA Power Shutdown

Показывать

AD7305BR Даташит PDF

20 страницы, 896 КБ

11/17/2004

просматривать

AD7305BR Даташит PDF

20 страницы, 733 КБ

03/28/2012

просматривать

AD7305BR Даташит PDF

21 страницы, 707 КБ

просматривать

AD7305BR Другие Даташит

28 страницы, 442 КБ

06/19/2017

просматривать
