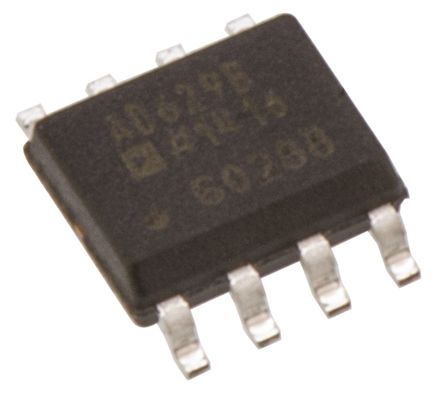

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD629BRZ

ADI

ANALOG DEVICES AD629BRZ Differential Amplifier, High Common-Mode Voltage, 1 Amplifiers, 500μV, 1dB, 500kHz, -40℃

Наличие: 1,111 шт.

Адрес доставки: Москва

Цена: ₽ 710.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC407710

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD629BRZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD629BRZ
Производитель	ADI
ЧипСити Номер продукта	CC407710
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	18.0 V
Рабочее Напряжение	2.5V ~ 18V
Ток Питания	900 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Коэффициент Ослабления Синфазного Сигнала	86 dB
Ширина Ленты	500 kHz
Скорость Нарастания	2.10 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	500 kHz
Входное Напряжение Смещения	100 µV
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	500 kHz
Gain Bandwidth	86 dB
Минимальный диапазон CMRR	86 dB
Напряжение питания (Макс)	30V ~ 50V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD629BRZ описание продукта

Product Details
The AD629 is a difference amplifier with a very high input, common-mode voltage range. It is a precision device that allows the user to accurately measure differential signals in the presence of high common-mode voltages up to ±270 V.
The AD629 can replace costly isolation amplifiers in applications that do not require galvanic isolation. The device operates over a ±270 V common-mode voltage range and has inputs that are protected from common-mode or differential mode transients up to ±500 V.
The AD629 has low offset, low offset drift, low gain error drift, low common-mode rejection drift, and excellent CMRR over a wide frequency range.
The AD629 is available in low cost, 8-lead PDIP and 8-lead SOIC packages. For all packages (including die) and grades, performance is guaranteed over the industrial temperature range of −40°C to +85°C.
**Applications**
High voltage current sensing
Battery cell voltage monitors
Power supply current monitors
Motor controls
Isolation
### Features and Benefits
Improved replacement for: INA117P and INA117KU
±270 V common-mode voltage range
Input protection to
±500 V common mode
±500 V differential mode
Wide power supply range (±2.5 V to ±18 V)
±10 V output swing on ±12 V supply
1 mA maximum power supply current
HIGH ACCURACY DC PERFORMANCE
3 ppm maximum gain nonlinearity (AD629B)
20 μV/°C maximum offset drift (AD629A)
10 μV/°C maximum offset drift (AD629B)
10 ppm/°C maximum gain drift
EXCELLENT AC SPECIFICATIONS
77 dB minimum CMRR @ 500 Hz (AD629A)
86 dB minimum CMRR @ 500 Hz (AD629B)
500 kHz bandwidth
