AD538BDZ Купить - ADI Операционный усилитель

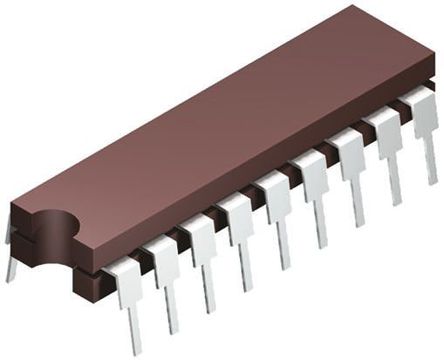

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD538BDZ

ADI

Analog Multiplier/Divider 1Bit 18Pin SBCDIP Tube

Наличие: 1,073 шт.

Адрес доставки: Москва

Цена: ₽ 10,558.35

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1057444

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD538BDZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD538BDZ
Производитель	ADI
ЧипСити Номер продукта	CC1057444
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	18 Pin
Корпус/Пакет	CDIP-18
Напряжение Питания (DC)	4.50V (min)
Ток Питания	7.00 mA
Количество Цепей	1 Circuit
Количество Стежков	18 Position
Количество Битов	1 Bit
Рассеяние Мощности	250 mW
Скорость Нарастания	1.40 V/μs
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	250 mW
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	23.12 mm
Ширина	7.62 mm
Высота	3.05 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD538BDZ описание продукта

The AD538BDZ is a real-time monolithic Analog Computational Unit (ACU) provides precision analogue multiplication, division and exponentiation. The combination of low input and output offset voltages and excellent linearity results in accurate computation over an unusually wide input dynamic range. Laser wafer trimming makes multiplication and division with errors as low as 0.25% of reading possible, while typical output offsets of 100µV or less add to the overall off-the-shelf performance level. Real-time analogue signal processing is further enhanced by the 400kHz bandwidth of the device. The overall transfer function of the AD538 is VO=VY (VZ/VX)m. Programming a particular function is via pin strapping. No external components are required for one-quadrant (positive input) multiplication and division. Two-quadrant (bipolar numerator) division is possible with the use of external level shifting and scaling resistors.
Simultaneous multiplication and division
Resistor-programmable powers and roots
No external trims required
Low error ±0.25% of reading (100:1 range)
Monolithic construction
Real-time analogue multiplication, division and exponentiation
High accuracy analogue division with a wide input dynamic range
On-board +2 or +10V scaling reference
Voltage and current (summing) input modes
Monolithic construction with lower cost and higher reliability than hybrid and modular circuits
1000:1 Wide dynamic range (denominator)
<100µV Low input offsets
