AD5280BRUZ20 Купить - ADI Цифровой потенциометр

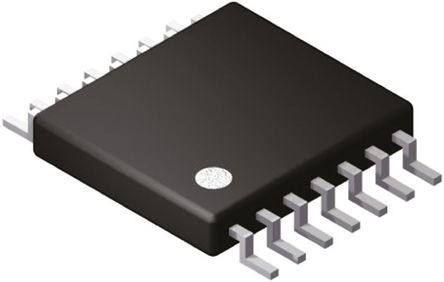

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5280BRUZ20

ADI

Digital Potentiometer 256POS 20KΩ Single 14Pin TSSOP

Наличие: 958 шт.

Адрес доставки: Москва

Цена: ₽ 269.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC382400

Категория продукта:

Цифровой потенциометр

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5280BRUZ20 характеристики

Атрибут	Значение атрибута
Номенклатура	AD5280BRUZ20
Производитель	ADI
ЧипСити Номер продукта	CC382400
Категория продукта	Цифровой потенциометр
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	14 Pin
Корпус/Пакет	TSSOP-14
Напряжение Питания (DC)	4.50V (min)
Допустимое Отклонение Ёмкости	±30 %
Ток Питания	0.0001 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	256 Position
Тактовая Частота	400kHz (max)
Сопротивление	20 kΩ
Допустимое Отклонение Сопротивления	±30 %
Ток Покоя	100 nA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	4.5 V
Длина	5 mm
Ширина	4.4 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 85℃
Коэффициент Температуры	±30 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5280BRUZ20 описание продукта

The AD5280BRUZ20 is a 1-channel 256-position I²C Compatible Digital Potentiometer that performs the same electronic adjustment function as a potentiometer, trimmer or variable resistor. Each VR offers a completely programmable value of resistance between the A terminal and the wiper or the B terminal and the wiper. The fixed A-to-B terminal resistance of 20kR, 50kR or 200kR has a 1% channel-to-channel matching tolerance. Wiper position programming defaults to midscale at system power-on. When powered, the VR wiper position is programmed by an I²C-compatible, 2-wire serial data interface. The potentiometer features sleep mode programmability. This allows any level of preset in power-up and is an alternative to a costly EEPROM solution. Both parts have additional programmable logic outputs that enable users to drive digital loads, logic gates, LED drivers and analogue switches in their system.
Fixed terminal resistance
Low temperature coefficient
Power-on midscale preset
Programmable reset
I²C -compatible interface
ESD sensitive device, take proper precaution while handling the device.

Показывать

AD5280BRUZ20 Даташит PDF

28 страницы, 959 КБ

07/17/2009
