AD5206BN100 Купить - ADI Цифровой потенциометр

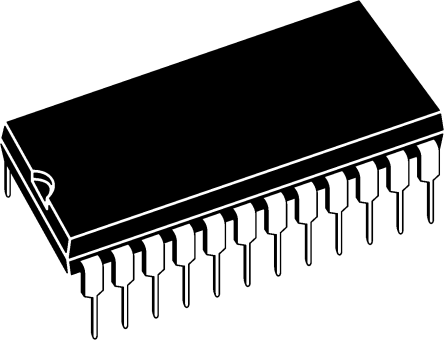

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5206BN100

ADI

Digital Potentiometer 256POS 100KΩ Hex 24Pin PDIP

Наличие: 14,642 шт.

Адрес доставки: Москва

Цена: ₽ 336.92

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC14978204

Категория продукта:

Цифровой потенциометр

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5206BN100 характеристики

Атрибут	Значение атрибута
Номенклатура	AD5206BN100
Производитель	ADI
ЧипСити Номер продукта	CC14978204
Категория продукта	Цифровой потенциометр
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	24 Pin
Корпус/Пакет	DIP-24
Допустимое Отклонение Ёмкости	±30 %
Ток Питания	0.012 mA
Количество Цепей	6 Circuit
Количество Стежков	24 Position
Сопротивление	100 kΩ
Допустимое Отклонение Сопротивления	±30 %
Ток Покоя	12.0 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	32.51 mm
Ширина	7.11 mm
Высота	4.95 mm
Рабочая Температура	-40℃ ~ 85℃
Коэффициент Температуры	±700 ppm/℃
Жизненный Цикл Продукта	End of Life
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

AD5206BN100 описание продукта

GENERAL DESCRIPTION
The AD5204/AD5206 provide 4-/6-channel, 256-position digitally controlled variable resistor (VR) devices. These devices perform the same electronic adjustment function as a potentiometer or variable resistor. Each channel of the AD5204/AD5206 contains a fixed resistor with a wiper contact that taps the fixed resistor value at a point determined by a digital code loaded into the SPI-compatible serial-input register. The resistance between the wiper and either endpoint of the fixed resistor varies linearly with respect to the digital code transferred into the VR latch. The variable resistor offers a completely programmable value of resistance between the A terminal and the wiper or the B terminal and the wiper. The fixed A-to-B terminal resistance of 10 kΩ, 50 kΩ, or 100 kΩ has a nominal temperature coefficient of 700 ppm/°C.
FEATURES
256 positions
Multiple independently programmable channels
AD5204—4-channel
AD5206—6-channel
Potentiometer replacement
Terminal resistance of 10 kΩ, 50 kΩ, 100 kΩ
3-wire SPI-compatible serial data input
+2.7 V to +5.5 V single-supply operation; ±2.7 V dual-supply operation
Power-on midscale preset
APPLICATIONS
Mechanical potentiometer replacement
Instrumentation: gain, offset adjustment
Programmable voltage-to-current conversion
Programmable filters, delays, time constants
Line impedance matching
