TPS61291DRVT Купить - TI Преобразователь DC/DC

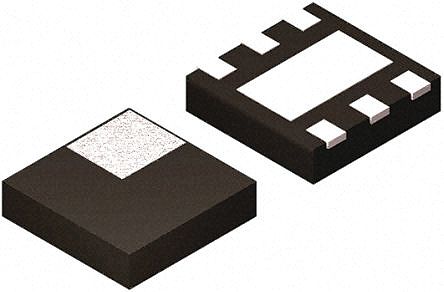

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TPS61291DRVT

Conv DC-DC 0.9V to 5V Non-Inv/Inv/Step Up/Step Down Single-Out 2.5V/3V/3.3V 0.25A 6Pin WSON EP T/R

Наличие: 1,821 шт.

Адрес доставки: Москва

Цена: ₽ 109.75

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4082303

Категория продукта:

Преобразователь DC/DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS61291DRVT характеристики

Атрибут	Значение атрибута
Номенклатура	TPS61291DRVT
Производитель	TI
ЧипСити Номер продукта	CC4082303
Категория продукта	Преобразователь DC/DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SON-6
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	3 V
Выходной Ток	200 mA
Количество Стежков	6 Position
Ток Покоя	5.00 µA
Количество Регулируемых Выходов	1 Output
Топология	Boost
Ток Переключения	1 A
Максимальное входное напряжение	5 V
Входное напряжение (мин)	0.9 V
Выходное напряжение (Макс)	3.3 V
Выходное напряжение (мин)	2.5 V
Выходной ток (Макс)	0.25 A
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	5 V
Длина	2.1 mm
Ширина	2.1 mm
Высота	0.75 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

TPS61291DRVT описание продукта

The TPS61291DRVT is a Low Iq Boost Converter with an integrated bypass mode and pin selectable output voltages. In bypass operation, the device provides a direct path from the input to the system and allows a low power micro controller (MCU) such as the MSP430 to operate directly from a single 3V Li-MnO2 battery or dual alkaline battery cells. In bypass mode the integrated feedback divider network for boost mode operation is disconnected from the output and the quiescent current consumption drops down to only 15nA (typical). Bypass mode or boost mode operation is controlled by the system via the EN/BYP pin. The device integrates an enhanced bypass mode control to prevent charge, stored in the output capacitor during boost mode operation, from flowing back to the input and charging the battery. In boost mode, the device provides a minimum output current of 200mA at 3.3V VOUT from 1.8V VIN.
Start-up voltage 1.5V at 20mA load
Pin selectable output voltages (3.3, 3, 2.5V)
15nA Typical quiescent current in bypass mode
5.7µA Typical quiescent current in boost mode
Bypass switch from VIN to VOUT
Internal feedback divider disconnect (bypass mode)
Controlled bypass transition prevents reverse current into battery
Power-save mode at light loads
Over-temperature protection
Redundant overvoltage protection
Green product and no Sb/Br
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.

Показывать

TPS61291DRVT Даташит PDF

25 страницы, 1699 КБ

10/02/2014

просматривать

TPS61291DRVT Даташит PDF

25 страницы, 1705 КБ

06/03/2016

просматривать

TPS61291DRVT Даташит PDF

33 страницы, 2083 КБ

08/25/2017

просматривать

TPS61291DRVT Даташит PDF

26 страницы, 2028 КБ

08/04/2017

просматривать

TPS61291DRVT Даташит PDF

25 страницы, 920 КБ

04/11/2008

просматривать

TPS61291DRVT Справочное руководство пользователя

31 страницы, 810 КБ

08/28/2012

просматривать

TPS61291DRVT Упаковка

34 страницы, 1224 КБ

02/04/2016

просматривать

TPS61291DRVT Файл уведомления

8 страницы, 470 КБ

09/13/2013

просматривать
