AD2S90APZ Купить - ADI Преобразователь AD

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

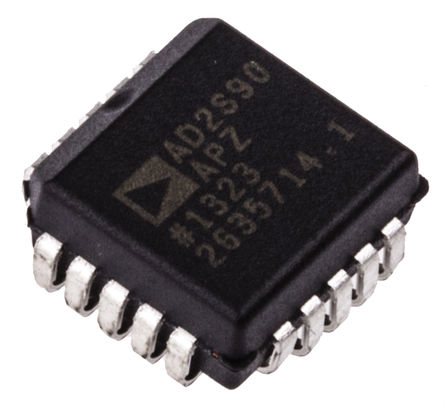

AD2S90APZ

ADI

ANALOG DEVICES AD2S90APZ Analog to Digital Converter, Dual, 12Bit, Dual (+/-), -4.75V, 5.25V, LCC

Наличие: 252 шт.

Адрес доставки: Москва

Цена: ₽ 6,121.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC443720

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD2S90APZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD2S90APZ
Производитель	ADI
ЧипСити Номер продукта	CC443720
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	PLCC-20
Напряжение Питания (DC)	-4.75 V (min)
Рабочее Напряжение	5 V
Ток Питания	10.0 mA
Количество Каналов	1 Channel
Количество Стежков	20 Position
Количество Битов	12 Bit
Рассеяние Мощности	50.0 mW
Разрешение (биты)	12.0 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания (Макс)	5.25 V
Длина	9.04 mm
Ширина	9.04 mm
Высота	3.68 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD2S90APZ описание продукта

The AD2S90APZ is a Complete 12-bit Resolver to Digital Converter fabricated on Linear Compatible CMOS process (LC²MOS). LC²MOS is a mixed technology process that combines precision bipolar circuits with low power CMOS logic circuits. No external components are required to operate the device. The converter accepts 2 Vrms ± 10% input signals in the range 3 to 20kHz on the SIN, COS and REF inputs. A Type II servo loop is employed to track the inputs and convert the input SIN and COS information into a digital representation of the input angle. The bandwidth of the converter is set internally at 1kHz within the tolerances of the device. The guaranteed maximum tracking rate is 500rps. Angular position output information is available in two forms, absolute serial binary and incremental A quad B. The absolute serial binary output is 12-bit (1 in 4096). The data output pin is high impedance when Chip Select CS is logic HI. This allows the connection of multiple converters onto a common bus.
Incremental encoder emulation (1024-line)
Absolute serial data (12-bit)
Differential inputs
12-bit Resolution
20-lead PLCC
Low power
ESD sensitive device, take proper precaution while handling the device.
