AD1674BD Купить - ADI Преобразователь AD

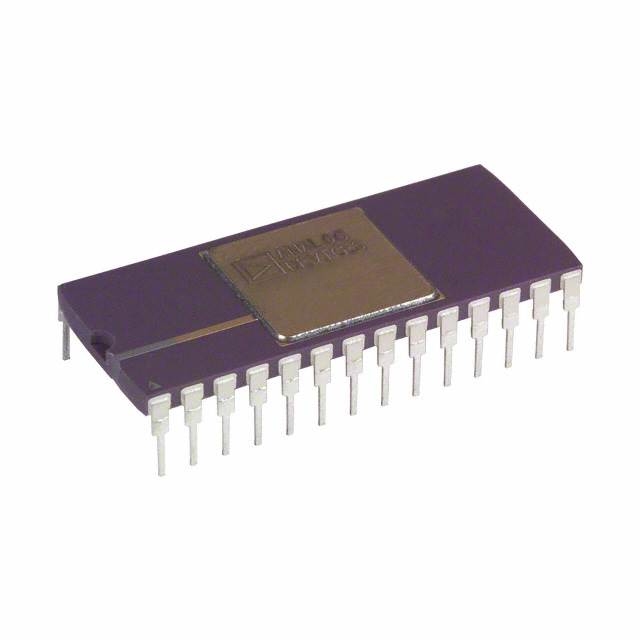

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD1674BD

ADI

ANALOG DEVICES AD1674BD Analog to Digital Converter, Dual, 12Bit, 100KSPS, Dual (+/-), -11.4V, 16.5V, DIP

Наличие: 1,018 шт.

Адрес доставки: Москва

Цена: ₽ 10,572.09

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC305846

Категория продукта:

Преобразователь AD

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD1674BD характеристики

Атрибут	Значение атрибута
Номенклатура	AD1674BD
Производитель	ADI
ЧипСити Номер продукта	CC305846
Категория продукта	Преобразователь AD
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	28 Pin
Корпус/Пакет	DIP-28
Цифровой Логический Уровень	SAR
Напряжение Питания (DC)	-11.4 V (min)
Ток Питания	14 mA
Количество Цепей	1 Circuit
Количество Битов	12 Bit
Рассеяние Мощности	385 mW
Частота Выборки	100 ksps
Разрешение (биты)	12.0 Bit
Входной Импеданс	10.0 kΩ
Количество АЦП	1 ADC
Количество входов	1 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	575 mW
Количество входных каналов	1 Channel
Напряжение питания (Макс)	16.5 V
Высота	4.2 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
Военный Класс	Yes
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD1674BD описание продукта

Product Details
The AD1674 is a complete, multipurpose, 12-bit analog-to-digital converter, consisting of a user-transparent on-board sample-and-hold amplifier (SHA), 10 volt reference, clock and three-state output buffers for microprocessor interface.
The AD1674 is pin compatible with the industry standard AD574A and AD674A, but includes a sampling fuction while delivering a faster conversion rate. The on-chip SHA has a wide input bandwidth supporting 12-bit accuracy over the full Nyquist bandwidth of the converter.
The AD1674 is fully specified for ac parameters (such as S/(N+D) ratio, THD, and IMD) and dc parameters (offset, full-scale error, etc.). With both ac and dc specifications, the AD1674 is ideal for use in signal processing and traditional dc measurement applications.
The AD1674 design is implemented using Analog Devices" BiMOS II process allowing high performance bipolar analog circuitry to be combined on the same die with digital CMOS logic.
Five different temperature grades are available. The AD1674J and K grades are specified for operation over the 0°C to +70°C temperature range. The A and B grades are specified from -40°C to +85°C; the AD1674T grade is specified from -55°C to +125°C. The J and K grades are available in both 28-lead plastic DIP and SOIC. The A and B grade devices are available in 28-lead hermetically sealed ceramic DIP and 28-lead SOIC. The T grade is available in 28-lead hermetically sealed ceramic DIP.
### Features and Benefits
Complete Monolithic 12-Bit 10 µs Sampling ADC
On-Board Sample-and-Hold Amplifier
Industry Standard Pinout
8- and 16-Bit Microprocessor Interface
AC and DC Specified and Tested
Unipolar and Bipolar Inputs
±5 V, ±10 V, 0 V–10 V, 0 V–20 V Input Ranges
Commercial, Industrial and Military Temperature Range Grades
MIL-STD-883 and SMD Compliant Versions Available

Показывать

AD1674BD Даташит PDF

12 страницы, 256 КБ

08/20/1996

просматривать

AD1674BD Даташит PDF

18 страницы, 222 КБ

01/31/2014

просматривать

AD1674BD Даташит PDF

13 страницы, 349 КБ

08/20/1996

просматривать

AD1674BD Даташит PDF

12 страницы, 285 КБ

03/28/2012

просматривать

AD1674BD Даташит PDF

13 страницы, 349 КБ

08/20/1996

просматривать

AD1674BD Другие Даташит

8 страницы, 469 КБ

07/17/1996

просматривать

AD1674BD Примечание по применению

32 страницы, 2102 КБ

просматривать

AD1674BD Примечание по применению

21 страницы, 2132 КБ

просматривать

AD1674BD Примечание по применению

3 страницы, 357 КБ

просматривать

AD1674BD Примечание по применению

3 страницы, 218 КБ

просматривать
