FOD8012 Купить - Fairchild Оптопара/ оптоизолятор

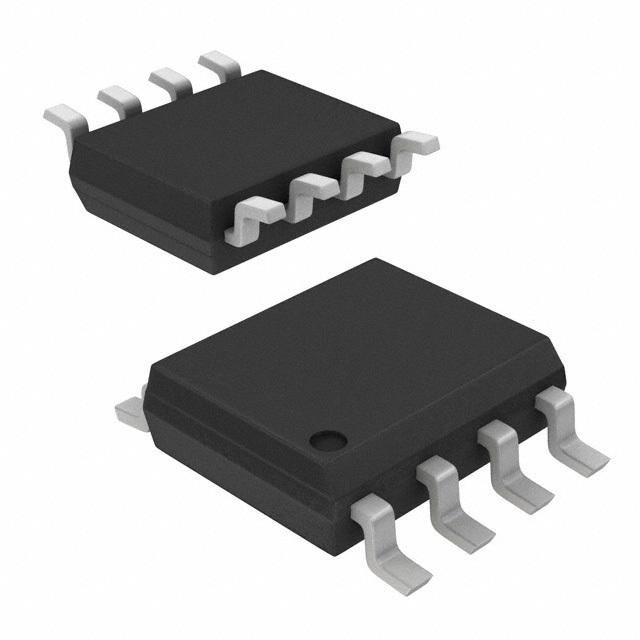

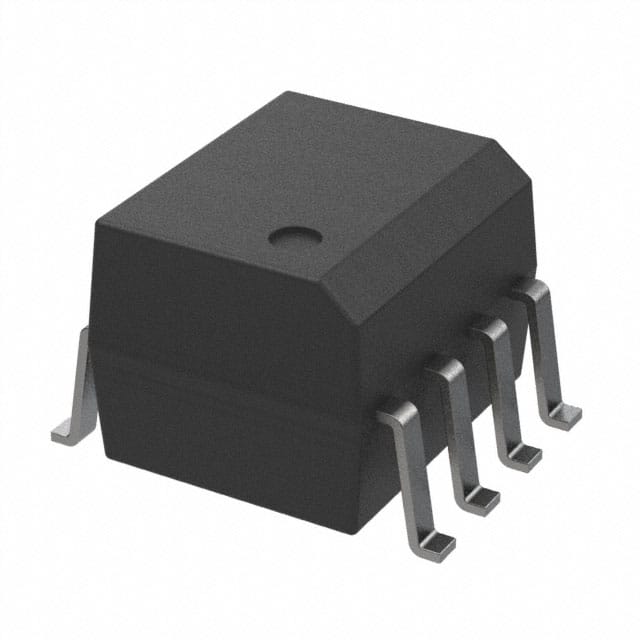

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

FOD8012

Fairchild

FAIRCHILD SEMICONDUCTOR FOD8012 Optocoupler, Digital Output, 2Channel, 3.75kV, 15Mbps, SOIC, 8Pins

Наличие: 1,140 шт.

Адрес доставки: Москва

Цена: ₽ 156.00

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC253085260

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

FOD8012 характеристики

Атрибут	Значение атрибута
Номенклатура	FOD8012
Производитель	Fairchild
ЧипСити Номер продукта	CC253085260
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Выходное Напряжение	5.00 V
Количество Каналов	2 Channel
Напряжение в Прямом Направлении	5.5 V
Входной Ток	10.0 A
Рассеяние Мощности	60 mW
Скорость Передачи Данных	15.0 Mbps
Время Нарастания	0.0065 µs
Напряжение Изоляции	3750 Vrms
Прямой ток	10 µA
Время падения	0.0065 µs
Рабочая температура (Макс)	110 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	60 mW
Высота	3.43 mm
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

FOD8012 описание продукта

Description
The FOD8012 is a full duplex, bi-directional, high-speed logic gate Optocoupler, which supports isolated communications allowing digital signals to communicate between systems without conducting ground loops or hazardous voltages. It utilizes Fairchild’s proprietary co-planar packaging technology, Optoplanar, and opti-IC design to achieve minimum 20kV/µs Common Mode Noise Rejection (CMR) rating.
Features
■ Full Duplex, Bi-Directional
■ 20kV/µs Minimum Common Mode Rejection
■ High Speed:
– 15Mbit/sec Data Rate (NRZ)
– 15ns max. Pulse Width Distortion
– 30ns max. Propagation Delay Skew
■ 3.3V and 5V CMOS Compatibility
■ Extended industrial temperate range, -40 to +110˚C temperature range
■ Safety and regulatory approvals
– UL1577, 3750 VACRMS for 1 min.
– DIN EN/IEC60747-5-2 (approval pending)
– 60ns max. Propagation Delay
Applications
■ Industrial fieldbus communications
– DeviceNet, CAN, RS485, RS232
■ Microprocessor System Interface
– SPI, I2C
■ Programmable Logic Control
■ Isolated Data Acquisition System
■ Voltage Level Translator
