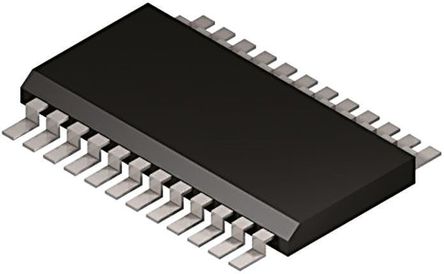

74LVX4245MTC

Fairchild

Bus Transceiver, LV/LV-A/LVX/H Series, 1-Func, 8Bit, True Output, CMOS, PDSO24, 4.4MM, MO-153, TSSOP-24

Наличие: 5,506 шт.

Адрес доставки: Москва

Цена: ₽ 58.12

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC6386303

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74LVX4245MTC характеристики

Атрибут	Значение атрибута
Номенклатура	74LVX4245MTC
Производитель	Fairchild
ЧипСити Номер продукта	CC6386303
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	TSSOP-24
Напряжение Питания (DC)	5.50 V, 5.50 V (max)
Количество Выходных Интерфейсов	8 Output
Выходной Ток	50.0 mA
Количество Цепей	2 Circuit
Количество Каналов	8 Channel
Количество Стежков	24 Position
Количество Битов	8 Bit
Ток Покоя	80 µA
Количество входов	10 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7.5.5 VDC
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	7.8 mm
Ширина	4.4 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

74LVX4245MTC описание продукта

The 74LVX4245MTC is a 8-bit dual-supply Translating Transceiver with 3-state outputs. It is designed to interface between a 5V bus and a 3V bus in a mixed 3/5V supply environment. The transmit/receive (T/R) input determines the direction of data flow. Transmit (active-HIGH) enables data from A ports to B ports, receive (active-LOW) enables data from B ports to A ports. The output enables input, when HIGH disables both A and B ports by placing them in a high impedance condition. The A port interfaces with the 5V bus, the B port interfaces with the 3V bus. The LVX4245 is suitable for mixed voltage applications such as laptop computers using 3.3V CPUs and 5V LCD displays.
Bidirectional interface between 3 and 5V buses
Control inputs compatible with TTL level
Outputs source/sink 24mA at 5V bus, 12mA at 3V bus
Guaranteed simultaneous switching noise level and dynamic threshold performance
Implements proprietary EMI reduction circuitry
Functionally compatible with the 74 series 245

Показывать

74LVX4245MTC Даташит PDF

8 страницы, 87 КБ

09/22/2003
