74ACT16244DGGR Купить - TI Логический контроллер

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

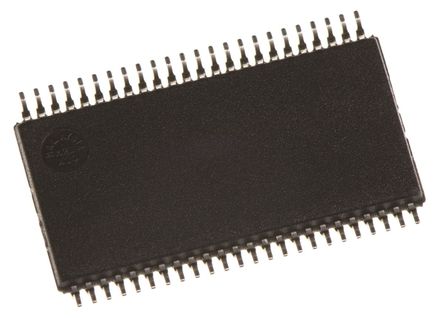

74ACT16244DGGR

16Bit Buffers/Line Drivers With 3-State Outputs 48-TSSOP -40℃ to 85℃

Наличие: 63 шт.

Адрес доставки:

Цена: ₽ 169.32

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2780800

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

74ACT16244DGGR характеристики

Атрибут	Значение атрибута
Номенклатура	74ACT16244DGGR
Производитель	TI
ЧипСити Номер продукта	CC2780800
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TSSOP-48
Напряжение Питания (DC)	4.50V ~ 5.50V
Количество Выходных Интерфейсов	16 Output
Количество Каналов	16 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Время Задержки Распространения	9.50 ns
Узлы Напряжения	5.00 V
Рассеяние Мощности	850 mW
Привод Выходного Тока	-1.00 mA
Количество входов	16 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	850 mW
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Длина	12.5 mm
Ширина	6.1 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

74ACT16244DGGR описание продукта

The 74ACT16244DGGR is a 16-bit Buffer/Line Driver designed specifically to improve both the performance and density of 3-state memory address drivers, clock drivers and bus-oriented receivers and transmitters. It can be used as four 4-bit buffers, two 8-bit buffers or one 16-bit buffer. The device provides true outputs and symmetrical output-enable inputs. The 74ACT16244 is characterized for operation from -40 to 85°C.
Inputs are TTL-voltage compatible
3-state Outputs drive bus lines or buffer memory address registers
Flow-through architecture optimizes PCB layout
Distributed VCC and GND pin configurations minimize high-speed switching noise
EPIC™ (Enhanced-Performance Implanted CMOS) 1µm process
500mA Latch-up immunity at 125°C
Green product and no Sib/Br

Показывать

74ACT16244DGGR Даташит PDF

14 страницы, 532 КБ

09/26/2013
