2N6043 Купить - ON Semiconductor Двухполюсный плоскостной транзистор

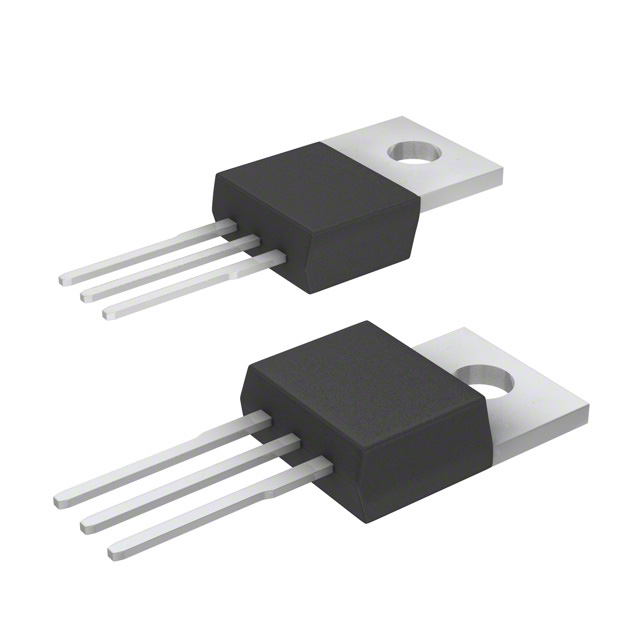

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

2N6043

ON Semiconductor

TO-220-3 NPN 60V 8A

Наличие: 112 шт.

Адрес доставки: Москва

Цена: ₽ 48.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC128498390

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

2N6043 характеристики

Атрибут	Значение атрибута
Номенклатура	2N6043
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC128498390
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Корпус/Пакет	TO-220-3
Номинальное Напряжение (DC)	60.0 V
Номинальный Ток	8.00 A
Полярность	NPN
Рассеяние Мощности	75 W
Пробивное Напряжение (Коллектор-Эмиттер)	60 V
Непрерывный ток коллектора	8A
hFE Min	1000 @4A, 4V
hFE Max	20000
Максимальная входная мощность	75 W
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	65 ℃
Длина	10.28 mm
Ширина	4.82 mm
Высота	9.28 mm
Рабочая Температура	-65℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
Минимальное количество упаковки	50
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

2N6043 описание продукта

The 8 A, 100 V NPN Darlington Bipolar Power Transistor is designed for general-purpose amplifier and low-speed switching applications. 2N6040, 2N6042 (PNP); and 2N6043, 2N6045 (NPN) are complementary devices.
Features
---
|
High DC Current Gain -
hFE = 2500 (Typ) @ IC = 4.0 Adc
Collector-Emitter Sustaining Voltage - @ 100 mAdc -
VCEO(sus) = 60 Vdc (Min) - 2N6040, 2N6043
VCEO(sus)= 80 Vdc (Min) - 2N6041, 2N6044
VCEO(sus)= 100 Vdc (Min) - 2N6042, 2N6045
Low Collector-Emitter Saturation Voltage -
VCE(sat) = 2.0 Vdc (Max) @ IC = 4.0 Adc - 2N6040,41, 2N6043,44
VCE(sat)= 2.0 Vdc (Max) @ IC = 3.0 Adc - 2N6042, 2N6045
Monolithic Construction with Built-In Base-Emitter Shunt Resistors
Pb-Free Packages are Available
