AD1851RZ Купить - ADI Преобразователь DA

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

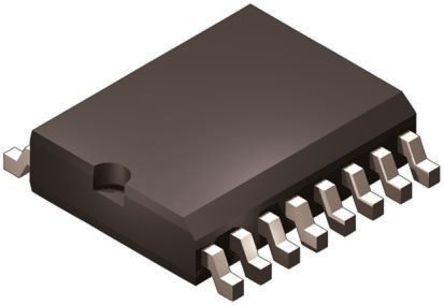

AD1851RZ

ADI

ANALOG DEVICES AD1851RZ Digital to Analog Converter, 16Bit, 48KSPS, Serial, ± 4.75V to ± 5.25V, WSOIC, 16Pins

Наличие: 1,068 шт.

Адрес доставки: Москва

Цена: ₽ 1,015.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1002342

Категория продукта:

Преобразователь DA

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD1851RZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD1851RZ
Производитель	ADI
ЧипСити Номер продукта	CC1002342
Категория продукта	Преобразователь DA
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	5.00V (max)
Количество Выходных Интерфейсов	2 Output
Ток Питания	10 mA
Количество Каналов	1 Channel
Количество Стежков	16 Position
Количество Битов	16 Bit
Рассеяние Мощности	100 mW
Частота Выборки	12.5 Msps
Разрешение (биты)	16.0 Bit
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	-25 ℃
Рассеиваемая Мощность (Макс)	100 mW
Длина	10.5 mm
Ширина	7.6 mm
Высота	2.35 mm
Рабочая Температура	-25℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD1851RZ описание продукта

Product Details
The AD1851/AD1861 is a monolithic PCM audio DAC. The AD1851 is a 16-bit device, while the AD1861 is an 18-bit device. Each device provides a voltage output amplifier, DAC, serial-to-parallel register and voltage reference. The digital portion of the AD1851/AD1861 is fabricated with CMOS logic elements that are provided by Analog Devices" 2 µm ABCMOS process. The analog portion of the AD1851/AD1861 is fabricated with bipolar and MOS devices as well as thin-film resistors.
This combination of circuit elements, as well as careful design and layout techniques, results in high performance audio play-back. Laser-trimming of the linearity error affords low total harmonic distortion. An optional linearity trim pin is provided to allow residual differential linearity error at midscale to be eliminated. This feature is particularly valuable for low distortion reproductions of low amplitude signals. Output glitch is also small, contributing to the overall high level of performance. The output amplifier achieves fast settling and high slew rates, providing a full ±3 V signal at load currents up to 8 mA. When used in current output mode, the AD1851/AD1861 provides a ±1 mA output signal. The output amplifier is short circuit protected and can withstand indefinite shorts to ground.
The serial input interface consists of the clock, data and latch enable pins. The serial 2s complement data word is clocked into the DAC, MSB first, by the external clock. The latch enable signal transfers the input word from the internal serial input register to the parallel DAC input register. The AD1851 input clock can support a 12.5 MHz data rate, while the AD1861 input clock can support a 13.5 MHz data rate. This serial input port is compatible with second generation digital filter chips used in consumer audio products. These filters operate at over-sampling rates of 2x, 4x, 8x and 16x sampling frequencies.
The critical specifications of THD+N and signal-to-noise ratio are 100% tested for all devices.
The AD1851/AD1861 operates with ±5 V power supplies, making it suitable for home use markets. The digital supply, VL, can be separated from the analog supplies, VS and -VS , for reduced digital crosstalk. Separate analog and digital ground pins are also provided. Power dissipation is 100 mW typical.
The AD1851/AD1861 is available in either a 16-pin plastic DIP or a 16-pin plastic SOIC package. Both packages incorporate the industry standard pinout found on the AD1856 and AD1860 PCM audio DACs. As a result, the AD1851/AD1861 is a drop-in replacement for designs where ±5 V supplies have been used with the AD1856/AD1860. Operation is guaranteed over the temperature range of -25°C to +70°C and over the voltage supply range of ±4.75 V to ±5.25 V.
### Features and Benefits
110 db SNR
Fast Settling Permits 16x Oversampling
±3 V Output
Optional Trim Allows Super-Linear Performance
±5 V Operation
16-Pin Plastic DIP and SOIC Packages
Pin-Compatible with AD1856 & AD1860 Audio DACs
2s Complement, Serial Input

Показывать

AD1851RZ Даташит PDF

12 страницы, 198 КБ

09/11/1996

просматривать

AD1851RZ Даташит PDF

12 страницы, 391 КБ

09/11/1996

просматривать

AD1851RZ Даташит PDF

12 страницы, 227 КБ

03/28/2012

просматривать

AD1851RZ Даташит PDF

13 страницы, 198 КБ

02/05/2016

просматривать

AD1851RZ Даташит PDF

13 страницы, 198 КБ

просматривать

AD1851RZ Другие Даташит

13 страницы, 117 КБ

просматривать

AD1851RZ Примечание по применению

16 страницы, 1155 КБ

просматривать

AD1851RZ Другие ссылки

1 страницы, 139 КБ

06/15/2011

просматривать
