ADUM5404ARWZ Купить - ADI Изолятор интерфейса

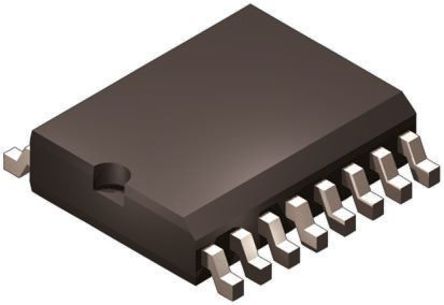

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ADUM5404ARWZ

ADI

ANALOG DEVICES ADUM5404ARWZ Digital Isolator, Quad, 4Channel, 55ns, 3V, 5.5V, WSOIC, 16Pins

Наличие: 1,254 шт.

Адрес доставки: Москва

Цена: ₽ 976.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC1305266

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM5404ARWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM5404ARWZ
Производитель	ADI
ЧипСити Номер продукта	CC1305266
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	3.00V (min)
Время Нарастания/Спада	2.5 ns
Выходной Ток	100 mA
Ток Питания	19.0 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Рассеяние Мощности	500 mW
Время Нарастания	2.5 ns
Напряжение Изоляции	2500 Vrms
Входной ток (мин)	20 μA
Максимальное прямое напряжение (Макс)	5 V
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	500 mW
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	10.5 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ADUM5404ARWZ описание продукта

The ADUM5404 series quad-channel Digital Isolator with isoPower® an integrated isolated DC-to-DC converter. Based on the Analog Devices, Inc., iCoupler® technology, the DC-to-DC converter provides up to 500mW of regulated, isolated power at either 5 or 3.3V from a 5V input supply or at 3.3 from a 3.3V supply at the power levels. It eliminates the need for a separate, isolated DC-to-DC converter in low power, isolated designs. The iCoupler chip scale transformer technology is used to isolate the logic signals and for the power and feedback paths in the DC-to-DC converter. The result is a small form factor, total isolation solution. It provides four independent isolation channels in a variety of channel configurations and data rates. The isoPower uses high frequency switching elements to transfer power through its transformer. Special care must be taken during printed circuit board (PCB) layout to meet emissions standards.
Up to 500mW output power
Quad DC-to-25Mbps (NRZ) signal isolation channels
>25kV/µs High common-mode transient immunity

Показывать

ADUM5404ARWZ Даташит PDF

28 страницы, 533 КБ

05/30/2012
