2N5401 Купить - ON Semiconductor Двухполюсный плоскостной транзистор

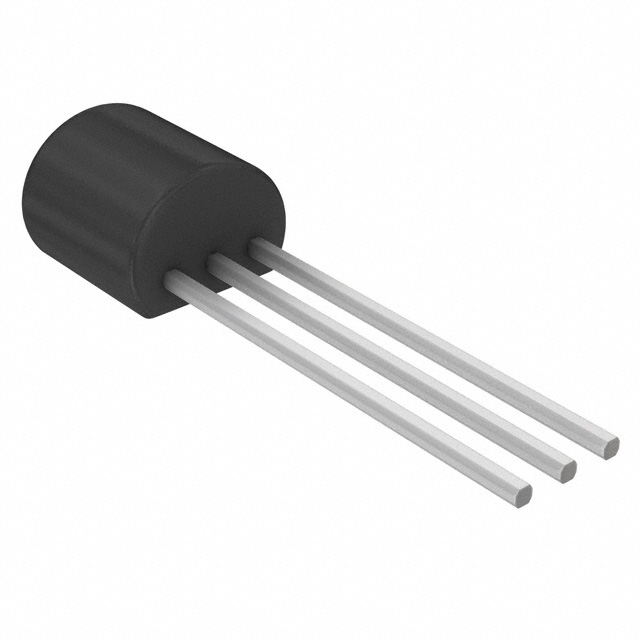

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

2N5401

ON Semiconductor

Trans GP BJT PNP 150V 0.6A 3Pin TO-92

Наличие: 6,017 шт.

Адрес доставки: Москва

Цена: ₽ 5.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC19939830

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 01.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

2N5401 характеристики

Атрибут	Значение атрибута
Номенклатура	2N5401
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC19939830
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	3 Pin
Корпус/Пакет	TO-226-3
Номинальное Напряжение (DC)	-150 V
Номинальный Ток	-600 mA
Полярность	PNP
Рассеяние Мощности	625 mW
Пробивное Напряжение (Коллектор-База)	160 V (min)
Пробивное Напряжение (Коллектор-Эмиттер)	150 V
hFE Min	60 @10mA, 5V
Максимальная входная мощность	625 mW
Рабочая температура (Макс)	150 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	625 mW
Материал	Silicon
Рабочая Температура	-55℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Unknown
Упаковка	Bulk
RoHS Комплаенс	Non-Compliant
Бессвинцовая Статус	Contains Lead
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

2N5401 описание продукта

This PNP Bipolar Transistor is designed for use in industrial and consumer applications. The device is housed in the TO-92 package, which is designed for medium power applications.
Features
---
|
Pb-Free Packages are Available*
