ULQ2003D1013TRY Купить - ST Microelectronics Двухполюсный плоскостной транзистор

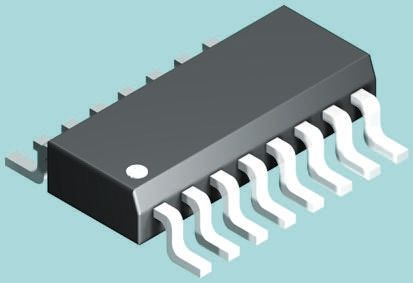

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ULQ2003D1013TRY

ST Microelectronics

SO NPN 50V 0.5A

Наличие: 793 шт.

Адрес доставки: Москва

Цена: ₽ 12.91

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC8208239

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 31.07.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ULQ2003D1013TRY характеристики

Атрибут	Значение атрибута
Номенклатура	ULQ2003D1013TRY
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC8208239
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SO-16
Выходное Напряжение	50 V
Выходной Ток	500 mA
Полярность	NPN
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Непрерывный ток коллектора	0.5A
hFE Min	1000 @350mA, 2V
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	30 V
Рабочая Температура	150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ULQ2003D1013TRY описание продукта

Description
The ULQ2001, ULQ2003 and ULQ2004 are high voltage, high current Darlington arrays each containing seven open collector Darlington pairs with common emitters. Each channel rated at 500mA and can withstand peak currents of 600 mA. Suppression diodes are included for inductive load driving and the inputs are pinned opposite the outputs to simplify board layout.
Features
■ Seven Darlington per package
■ Extended temperature range: -40 to 105 °C
■ Output current 500 mA per driver (600 mA peak)
■ Output voltage 50 V
■ Automotive Grade product in SO16 package
■ Integrated suppression diodes for inductive loads
■ Outputs can be paralleled for higher current
■ TTL/CMOS/PMOS/DTL compatible inputs
■ Inputs pinned opposite outputs to simplify layout

Показывать

ULQ2003D1013TRY Даташит PDF

14 страницы, 611 КБ

10/20/2005

просматривать

ULQ2003D1013TRY Даташит PDF

14 страницы, 580 КБ

просматривать

ULQ2003D1013TRY Даташит PDF

14 страницы, 614 КБ

10/20/2005

просматривать

ULQ2003D1013TRY Даташит PDF

14 страницы, 617 КБ

03/28/2012

просматривать

ULQ2003D1013TRY Даташит PDF

40 страницы, 1655 КБ

04/16/2017

просматривать

ULQ2003D1013TRY Даташит PDF

33 страницы, 1263 КБ

04/16/2017

просматривать

ULQ2003D1013TRY Даташит PDF

15 страницы, 595 КБ

04/27/2017

просматривать

ULQ2003D1013TRY Другие Даташит

18 страницы, 104 КБ

02/18/2004

просматривать

ULQ2003D1013TRY Другие Даташит

4 страницы, 800 КБ

11/19/2014

просматривать
