ULN2003AIN Купить - TI Двухполюсный плоскостной транзистор

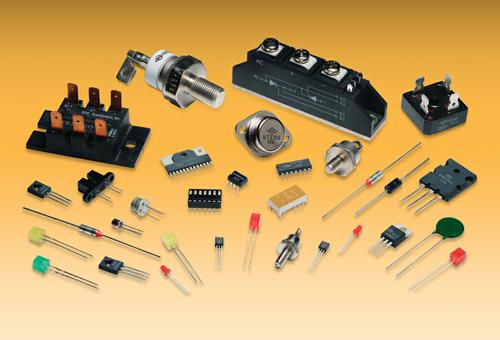

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ULN2003AIN

PDIP NPN 50V 0.5A

Наличие: 573 шт.

Адрес доставки: Москва

Цена: ₽ 23.56

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC12036400

Категория продукта:

Двухполюсный плоскостной транзистор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ULN2003AIN характеристики

Атрибут	Значение атрибута
Номенклатура	ULN2003AIN
Производитель	TI
ЧипСити Номер продукта	CC12036400
Категория продукта	Двухполюсный плоскостной транзистор
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Номинальное Напряжение (DC)	50.0 V
Номинальный Ток	500 mA
Количество Выходных Интерфейсов	7 Output
Выходное Напряжение	≤50.0 V
Количество Стежков	16 Position
Полярность	NPN
Пробивное Напряжение (Коллектор-Эмиттер)	50 V
Драйверы/пакет	7
Непрерывный ток коллектора	0.5A
Выходной ток (Макс)	500 mA
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	-40℃ ~ 105℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ULN2003AIN описание продукта

The ULN2003AIN is an NPN Darlington Transistor Array each consists of seven NPN Darlington pairs that feature high-voltage outputs with common-cathode clamp diodes for switching inductive loads. The collector-current rating of a single Darlington pair is 500mA. The Darlington pairs can be paralleled for higher current capability. Applications include relay drivers, hammer drivers, lamp drivers, display drivers (LED and gas discharge), line drivers and logic buffers.
Output clamp diodes

Показывать

ULN2003AIN Даташит PDF

35 страницы, 1331 КБ

09/03/2016
