TPS2042BDGN Купить - TI Контролер нагрузки

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

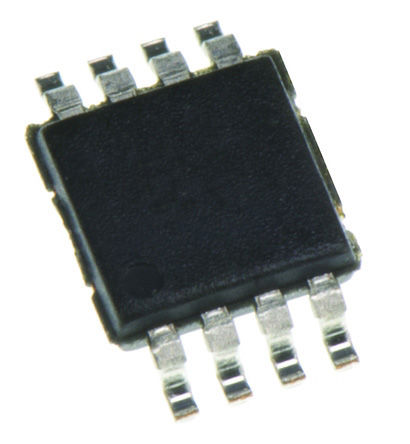

TPS2042BDGN

USB Power SW USB Power Switch Dual 5.5V 0.75A to 1.25A 8Pin HVSSOP EP Tube

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 267.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC22825831

Категория продукта:

Контролер нагрузки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TPS2042BDGN характеристики

Атрибут	Значение атрибута
Номенклатура	TPS2042BDGN
Производитель	TI
ЧипСити Номер продукта	CC22825831
Категория продукта	Контролер нагрузки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	PowerPad-MSOP-8
Напряжение Питания (DC)	5.50V (max)
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	5.50 V
Выходной Ток	500 mA
Количество Стежков	8 Position
Рассеяние Мощности	684.93 mW
Время Нарастания	600 µs
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	2.7 V
Выходной ток (Макс)	500 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1712.3 mW
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Входное напряжение	5.5 V
Длина	3 mm
Ширина	3 mm
Высота	1.02 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TPS2042BDGN описание продукта

The TPS2042BDGN is a Power Distribution Switch intended for applications where heavy capacitive loads and short circuits are likely to be encountered. Each switch is controlled by a logic enable input. Gate drive is provided by an internal charge pump designed to control the power-switch rise times and fall times to minimize current surges during switching. The charge pump requires no external components and allows operation from supplies as low as 2.7V. When the output load exceeds the current-limit threshold or a short is present, the device limits the output current to a safe level by switching into a constant-current mode, pulling the overcurrent (OCx) logic output low. When continuous heavy overloads and short-circuits increase the power dissipation in the switch, causing the junction temperature to rise, a thermal protection circuit shuts off the switch to prevent damage. Recovery from a thermal shutdown is automatic once the device has cooled sufficiently.
70mR High-side MOSFET
500mA Continuous current
Thermal and short-circuit protection
0.6ms Typical rise time
Undervoltage lockout
Deglitched fault report (OC)
No OC glitch during power up

Показывать

TPS2042BDGN Даташит PDF

51 страницы, 1541 КБ

01/09/2015
