UCC3895DW Купить - TI Управление питанием

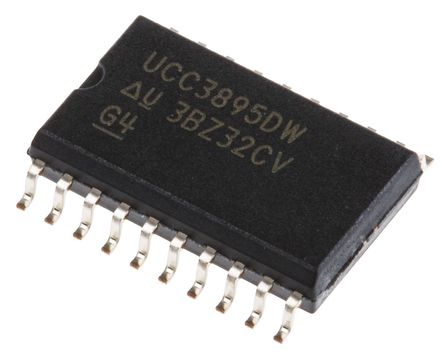

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UCC3895DW

Soft Sw PWM Cntrlr 4Out BICMOS PH SHIFT RES 1MHz 20Pin SOIC Tube

Наличие: 628 шт.

Адрес доставки: Москва

Цена: ₽ 442.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1382767

Категория продукта:

Управление питанием

3D модель

Оплата:

Обновлено 31.05.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UCC3895DW характеристики

Атрибут	Значение атрибута
Номенклатура	UCC3895DW
Производитель	TI
ЧипСити Номер продукта	CC1382767
Категория продукта	Управление питанием
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Частота	500 kHz
Напряжение Питания (DC)	10.0V (min)
Номинальная Мощность	650 mW
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	12.0 V
Выходное Напряжение	250 mV
Выходной Ток	10 mA
Ток Питания	5.00 mA
Количество Каналов	4 Channel
Количество Стежков	20 Position
Рассеяние Мощности	650 mW
Количество Регулируемых Выходов	4 Output
Время Нарастания	20 ns
Частота Переключения	1 MHz
Топология	Buck
Рабочий цикл	100 %
Выходное напряжение (Макс)	16.8 V
Максимальный рабочий цикл	100 %
Время падения	20 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	650 mW
Напряжение питания	10V ~ 16.5V
Напряжение питания (Макс)	16.5 V
Напряжение питания (мин)	10 V
Входное напряжение	12 V
Длина	12.8 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

UCC3895DW описание продукта

The UCC3895DW is a BiCMOS Advanced Phase Shift PWM Controller that implements control of a full-bridge power stage by phase shifting the switching of one half-bridge with respect to the other. The device allows constant frequency pulse-width modulation in conjunction with resonant zero-voltage switching to provide high efficiency at high frequencies. The part is used either as a voltage-mode or current-mode controller. It improves on that controller family with additional features such as enhanced control logic, adaptive delay set and shutdown capability. Because the device is built using the BCDMOS process, it operates with dramatically less supply current than its bipolar counterparts. The UCC3895 operates with a maximum clock frequency of 1MHz.
Programmable-output turn-on delay
Adaptive delay set
Bidirectional oscillator synchronization
Voltage-mode, peak current-mode or average current-mode control
Programmable soft start, soft stop and chip disable via a single pin
0 to 100% Duty-cycle control
7MHz Error amplifier
Operation to 1MHz
Typical 5mA operating current at 500kHz
Very low 150µA current during UVLO
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.

Показывать

UCC3895DW Даташит PDF

31 страницы, 1211 КБ

12/01/2015

просматривать

UCC3895DW Другие Даташит

14 страницы, 406 КБ

06/27/2013

просматривать

UCC3895DW Файл уведомления

5 страницы, 345 КБ

06/10/2016

просматривать
