SN74AHC1G00DBVR Купить - TI Логический чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

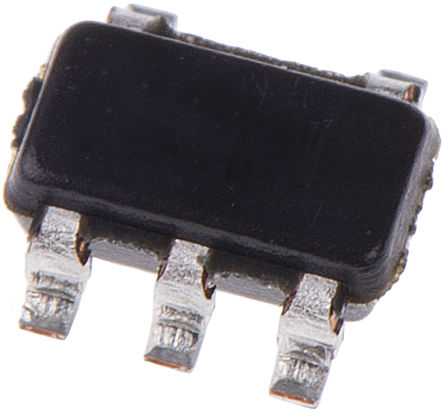

SN74AHC1G00DBVR

NAND Gate 1Element 2IN CMOS 5Pin SOT-23 T/R

Наличие: 18,610 шт.

Адрес доставки: Москва

Цена: ₽ 4.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1820140

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 01.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74AHC1G00DBVR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74AHC1G00DBVR
Производитель	TI
ЧипСити Номер продукта	CC1820140
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	5.00 V
Количество Выходных Интерфейсов	1 Output
Выходной Ток	8 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Количество Битов	1 Bit
Время Задержки Распространения	8.50 ns
Количество Вентилей	1 Gate
Количество входов	2 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
Длина	3.05 mm
Ширина	1.75 mm
Высота	1.3 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

SN74AHC1G00DBVR описание продукта

The SN74AHC1G00DBVR is a Single 2-input Positive-NAND Gate performs the Boolean function Y = A • B or Y = A + B in positive logic. Schmitt trigger action at all inputs makes circuit tolerant for slower input rise and fall time. Latch-up performance exceeds 250mA per JESD 17. ESD protection exceeds JESD 22 - 2000V human-body model (A114-A), 200V machine model (A115-A) and 1000V charged-device model (C101).
Maximum TPD of 6.5ns at 5V
Low power consumption, 10µA maximum ICC
±8mA Output drive at 5V
Green product and no Sb/Br
ESD sensitive device, take proper precaution while handling the device.

Показывать

SN74AHC1G00DBVR Даташит PDF

16 страницы, 941 КБ

02/24/2016
