SN74LVC16T245DGGR Купить - TI Логический контроллер

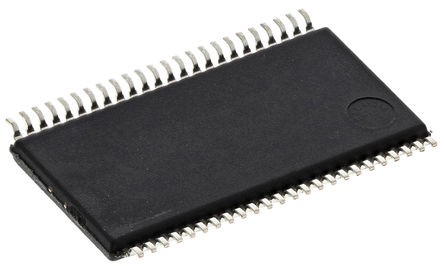

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74LVC16T245DGGR

16Bit Dual-Supply Bus Transceiver with Configurable Level-Shifting / Voltage Translation 48-TSSOP -40℃ to 85℃

Наличие: 10,882 шт.

Адрес доставки: Москва

Цена: ₽ 181.86

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC758600

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74LVC16T245DGGR характеристики

Атрибут	Значение атрибута
Номенклатура	SN74LVC16T245DGGR
Производитель	TI
ЧипСити Номер продукта	CC758600
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TSSOP-48
Напряжение Питания (DC)	1.65V (min)
Количество Цепей	2 Circuit
Количество Каналов	16 Channel
Количество Стежков	48 Position
Количество Битов	16 Bit
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Количество выходных каналов	8 Channel
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	12.6 mm
Ширина	6.2 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74LVC16T245DGGR описание продукта

The SN74LVC16T245DGGR is a 16-bit dual-supply Bus Transceiver with configurable level-shifting or voltage translation. The SN74LVC16T245 device is designed for asynchronous communication between two data buses. The logic levels of the direction-control (DIR) input and the output-enable (OE) input activate either the B-port outputs or the A-port outputs or place both output ports into the high-impedance mode. The device transmits data from the A-bus to the B-bus when the B-port outputs are activated and from the B-bus to the A-bus when the A-port outputs are activated. The input circuitry on both A and B ports always is active and must have a logic HIGH or LOW level applied to prevent excess ICC and ICCZ.
Control inputs VIH/VIL levels are referenced to VCCA voltage
Overvoltage-tolerant inputs and outputs allow mixed voltage-mode data communications
Fully configurable dual-rail design
IOFF supports partial-power-down mode operation
Latch-up performance exceeds 100mA per JESD 78
ESD protection exceeds JESD 22
This device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
