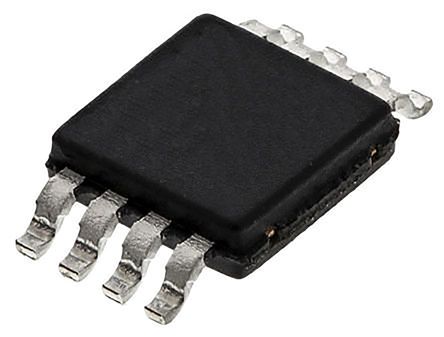

UCC27325D

Dual 4A Peak High Speed Low-Side Power MOSFET Drivers 8-SOIC -40℃ to 125℃

Наличие: 1,233 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 155.92

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC13336604

Категория продукта:

Драйвер FET

Упаковка: SOIC-8

Дата доставки: 7 дней

Оплата:

Обновлено 12.06.2026, 07:48:07(GMT+3)

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

UCC27325D характеристики

Атрибут	Значение атрибута
Номенклатура	UCC27325D
Производитель	TI
ЧипСити Номер продукта	CC13336604
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер FET
Даташит
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.00V (min)
Время Нарастания/Спада	20ns, 15ns
Количество Выходных Интерфейсов	2 Output
Рассеяние Мощности	1.14 W
Время Нарастания	40 ns
Время падения	40 ns
Время падения (Макс)	40 ns
Время падения (Макс)	40 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1140 mW
Напряжение питания	4.5V ~ 15V
Напряжение питания (Макс)	15 V
Напряжение питания (мин)	4 V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

UCC27325D описание продукта

DESCRIPTION
The UCC37323/4/5 family of high-speed dual MOSFET drivers can deliver large peak currents into capacitive loads.Three standard logic options are offered dual-inverting, dual-noninverting and one-inverting and one-noninverting driver. The thermally enhanced 8-pin PowerPAD™ MSOP package (DGN) drastically lowers the thermal resistance to improve long-term reliability. It is also offered in the standard SOIC-8 (D) or PDIP-8 (P) packages.
FEATURES
Industry-Standard Pin-Out
High Current Drive Capability of ±4 A at the Miller Plateau Region
Efficient Constant Current Sourcing Using a Unique BiPolar & CMOS Output Stage
TTL/CMOS Compatible Inputs Independent of Supply Voltage
20-ns Typical Rise and 15-ns Typical Fall Times with 1.8-nF Load
Typical Propagation Delay Times of 25 ns with Input Falling and 35 ns with Input Rising
4-V to 15-V Supply Voltage
Supply Current of 0.3 mA
Dual Outputs Can Be Paralleled for Higher Drive Current
Available in Thermally Enhanced MSOP PowerPAD™ Package with 4.7°C/W θjc
Rated From –40°C to 85°C
APPLICATIONS
Switch Mode Power Supplies
DC/DC Converters
Motor Controllers
Line Drivers

Показывать

UCC27325D Даташит PDF

34 страницы, 1295 КБ

07/31/2016

просматривать

UCC27325D Даташит PDF

28 страницы, 1146 КБ

02/20/2015

просматривать

UCC27325D Даташит PDF

15 страницы, 213 КБ

просматривать
