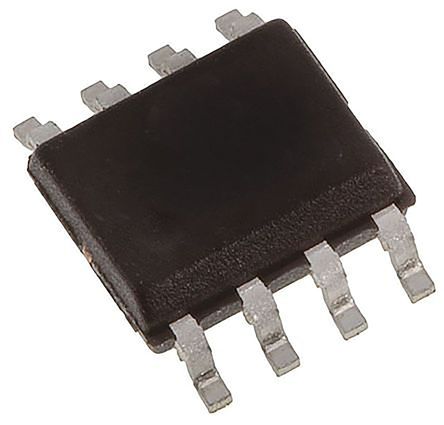

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3843BD1G

ON Semiconductor

Current Mode PWM Controller 1A 500kHz 8Pin SOIC N Tube

Наличие: 1,174 шт.

Адрес доставки: Москва

Цена: ₽ 50.40

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2136929

Категория продукта:

Контроллер PWM

3D модель

Оплата:

Обновлено 01.08.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3843BD1G характеристики

Атрибут	Значение атрибута
Номенклатура	UC3843BD1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2136929
Категория продукта	Контроллер PWM
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	52 kHz
Напряжение Питания (DC)	12.0V (min)
Рабочее Напряжение	7.6V ~ 36V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	30.0 V
Выходное Напряжение	13.4 V
Выходной Ток	200 mA
Ток Питания	17 mA
Количество Стежков	8 Position
Рассеяние Мощности	702 mW
Время Нарастания	50 ns
Частота Переключения	500 kHz
Топология	Flyback
Рабочий цикл	96 %
Максимальный рабочий цикл	96 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	702 mW
Напряжение питания	7.6V ~ 30V
Напряжение питания (Макс)	25 V
Напряжение питания (мин)	12 V
Входное напряжение	2.5 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3843BD1G описание продукта

The UC3843BD1G is a high performance fixed frequency Current Mode Controller specifically designed for OFF-line and DC-DC converter applications. This integrated circuit features a trimmed oscillator for precise duty cycle control, a temperature compensated reference and high gain error amplifier, current sensing comparator and a high current totem pole output ideally suited for driving a power MOSFET. Also includes protective features consisting of input and reference under-voltage lockouts each with hysteresis, cycle-by-cycle current limiting, programmable output dead-time and a latch for single pulse metering.
Trimmed oscillator for precise frequency control
Automatic feed forward compensation
Latching PWM for cycle-by-cycle current limiting
Internally trimmed reference with under-voltage lockout
High current totem pole output
Under-voltage lockout with hysteresis
Low start-up and operating current

Показывать

UC3843BD1G Даташит PDF

22 страницы, 409 КБ

09/09/2013
