UC3526AN Купить - TI Чип стабилизации напряжения

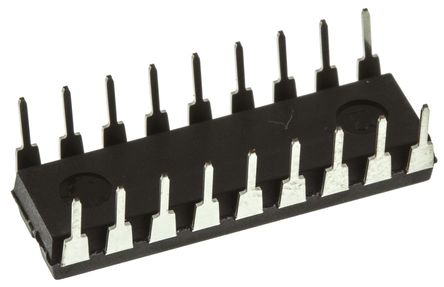

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

UC3526AN

Voltage Mode PWM Controller 100mA 650kHz 18Pin PDIP Tube

Наличие: 66 шт.

Адрес доставки: Москва

Цена: ₽ 194.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC1116292

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3526AN характеристики

Атрибут	Значение атрибута
Номенклатура	UC3526AN
Производитель	TI
ЧипСити Номер продукта	CC1116292
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	18 Pin
Корпус/Пакет	PDIP-18
Частота	650 kHz
Напряжение Питания (DC)	7.00V (min)
Рабочее Напряжение	7V ~ 35V
Номинальная Мощность	1 W
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	15.0V ~ 5.0V
Выходное Напряжение	13 V
Выходной Ток	100 mA
Количество Каналов	2 Channel
Количество Стежков	18 Position
Рассеяние Мощности	1000 mW
Ток Покоя	14.0 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	300 ns
Частота Переключения	1Hz ~ 600kHz
Топология	Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	49 %
Максимальный рабочий цикл	49 %
Время падения	100 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	7V ~ 35V
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	7 V
Входное напряжение	15 V
Длина	22.48 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3526AN описание продукта

The UC3526AN is an improved-performance Pulse Width Modulator Circuit, intended for direct replacement of equivalent non-\x93A\x94 versions in all applications. Higher frequency operation has been enhanced by several significant improvements including a more accurate oscillator with less minimum dead time, reduced circuit delays (particularly in current limiting) and an improved output stage with negligible cross-conduction current. Additional improvements include the incorporation of a precision, band-gap reference generator, reduced overall supply current and the addition of thermal shutdown protection. Along with these improvements, the UC1526A series retains the protective features of under-voltage lockout, soft-start, digital current limiting, double pulse suppression logic and adjustable dead-time. For ease of interfacing, all digital control ports are TTL compatible with active low logic.
Reduced supply current
Precision band-gap reference
Dual 200mA source/sink outputs
Minimum output cross-conduction
Double-pulse suppression logic
Under-voltage lockout
Programmable soft-start
Thermal shutdown
TTL/CMOS compatible logic ports
5V Operation (VIN = VC = VREF = 5.0V)
Green product and no Sb/Br
