UC3525AN

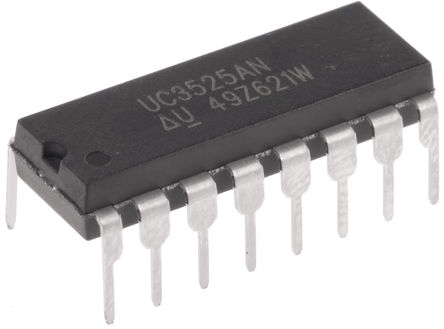

Voltage Mode PWM Controller 400mA 400kHz 16Pin PDIP Tube

Наличие: 1,250 шт.

Адрес доставки: Москва

Цена: ₽ 163.05

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC2063286

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

UC3525AN характеристики

Атрибут	Значение атрибута
Номенклатура	UC3525AN
Производитель	TI
ЧипСити Номер продукта	CC2063286
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	16 Pin
Корпус/Пакет	PDIP-16
Частота	450 kHz
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	8V ~ 35V
Номинальная Мощность	1 W
Количество Выходных Интерфейсов	2 Output
Входное Напряжение (DC)	35.0 V
Выходное Напряжение	18 V
Выходной Ток	400 mA
Количество Каналов	2 Channel
Рассеяние Мощности	1000 mW
Ток Покоя	14.0 mA
Количество Регулируемых Выходов	2 Output
Время Нарастания	100 ns
Частота Переключения	100Hz ~ 400kHz
Топология	Buck, Boost, Flyback, Forward, Full-Bridge, Half-Bridge, Push-Pull
Рабочий цикл	45 %
Максимальный рабочий цикл	49 %
Время падения	50 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	4.5.35 VDC
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	4.5 V
Входное напряжение	35 V
Длина	19.3 mm
Ширина	6.35 mm
Высота	4.57 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

UC3525AN описание продукта

DESCRIPTION
The UC1525A/1527A series of pulse width modulator integrated circuits are designed to offer improved performance and lowered external parts count when used in designing all types of switching power supplies. The on-chip +5.1-V reference is trimmed to 1% and the input common-mode range of the error amplifier includes the reference voltage, eliminating external resistors. A sync input to the oscillator allows multiple units to be slaved or a single unit to be synchronized to an external system clock. A single resistor between the CT and the discharge terminals provides a wide range of dead-time adjustment. These devices also feature built-in soft-start circuitry with only an external timing capacitor required. A shutdown terminal controls both the soft-start circuitry and the output stages, providing instantaneous turn off through the PWM latch with pulsed shutdown, as well as soft-start recycle with longer shutdown commands.
1FEATURES
• 8-V to 35-V Operation
• 5.1-V Reference Trimmed to 1%
• 100-Hz to 500-kHz Oscillator Range
• Separate Oscillator Sync Terminal
• Adjustable Deadtime Control
• Internal Soft-Start
• Pulse-by-Pulse Shutdown
• Input Undervoltage Lockout With Hysteresis
• Latching PWM to Prevent Multiple Pulses
• Dual Source/Sink Output Drivers

Показывать

UC3525AN Даташит PDF

17 страницы, 740 КБ

12/18/2015

просматривать

UC3525AN Даташит PDF

17 страницы, 743 КБ

02/20/2015

17 страницы, 693 КБ

17 страницы, 739 КБ

10/27/2016

просматривать

UC3525AN Даташит PDF

17 страницы, 743 КБ

12/04/2015

просматривать

UC3525AN Даташит PDF

13 страницы, 348 КБ

03/28/2012

просматривать

UC3525AN Даташит PDF

17 страницы, 742 КБ

07/12/2015

просматривать

UC3525AN Даташит PDF

13 страницы, 351 КБ

03/15/2008

просматривать
